150224-2000-RB-WD

厂牌: 3M

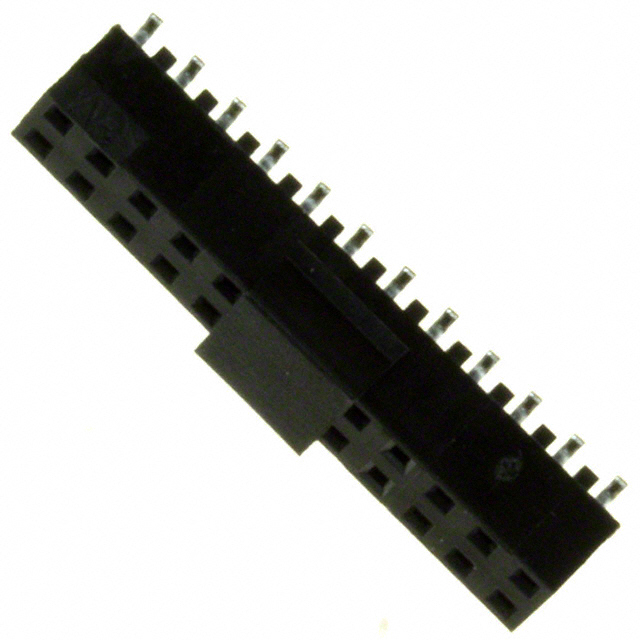

产品描述: Push-Pull,Receptacle 2mm 2 24pin 1A 760nm 金 黑色 贴片安装 23.88mm*3.84mm*5.59mm
供应商型号: Q-150224-2000-RB-WD
供应商: 期货订购
标准整包数: 650
3M 矩形连接器 - 针座 - 插座/母插口 150224-2000-RB-WD

150224-2000-RB-WD概述

    3M™ Boardmount Socket 技术手册解析

    1. 产品简介


    3M™ Boardmount Socket 是一款适用于 2 mm x 2 mm 尺寸的板载插座,提供直插式和直角插孔两种版本,非常适合表面贴装技术(SMT)和通孔插装技术(PTH)的应用。该产品广泛应用于需要高可靠性的电子设备中,如消费电子产品、工业自动化设备及通信基础设施等领域。

    2. 技术参数


    - 绝缘材料:表面贴装(SMT)为玻璃填充LCP,直插式和直角插孔为玻璃填充PCT。
    - 接触材料:铜合金。
    - 镀层:底层镀镍 1.27-3.81μm,擦洗区镀金 0.76μm,焊尾镀锡或锡铅合金 5.1μm。
    - 电气特性:
    - 电流承载能力:1A。
    - 绝缘电阻:大于 1 × 10^9Ω(250VDC)。
    - 耐压值:500VDC(海平面)。
    - 环境参数:
    - 温度范围:-55°C 至 +105°C。
    - 加工等级:最高260°C(J-STD-020C标准)。
    - 湿度敏感等级:1(J-STD-020C标准)。
    - UL 文件号:E680803。

    3. 产品特点和优势


    - 高温度绝缘性:确保在高温环境下也能稳定运行。
    - 耐焊接热:兼容回流焊工艺,便于自动化生产和组装。
    - 低高度设计:有助于最小化PCB堆叠高度,节省空间。
    - 端口堆叠:支持末端堆叠,增加灵活性。
    - 通孔版本可侧向堆叠:提高了设计的多样化。
    - SMT零件包装:采用带卷包装,真空盖方便自动放置应用。

    4. 应用案例和使用建议


    应用场景:
    - 消费电子设备中的电源管理模块。
    - 工业自动化设备中的信号传输接口。
    - 通信基础设施中的信号处理单元。
    使用建议:
    - 在选择焊点长度时,考虑具体应用的需求,若需要更长的焊点,可选择 2.54 mm(标准)而非 1.4 mm(特殊订单)。
    - 针对不同的环境要求,选择合适的镀层类型(如 RB 或 TB)以增强产品的耐久性。

    5. 兼容性和支持


    - 兼容性:本产品与其他标准 SMT 和 PTH 设备兼容。
    - 支持服务:供应商提供全面的技术支持,确保客户在使用过程中获得必要的帮助和指导。

    6. 常见问题与解决方案


    - 问题1:产品在安装过程中出现接触不良。
    - 解决方案:检查焊点是否正确焊接,确保焊点的长度符合标准。
    - 问题2:产品无法在高温环境中正常工作。
    - 解决方案:确认是否选择了适合的工作温度范围内的产品,并进行环境适应性测试。
    - 问题3:产品在自动化装配过程中损坏。
    - 解决方案:检查装配过程是否遵循正确的操作规程,确保设备和操作员的安全。

    7. 总结和推荐


    总体来看,3M™ Boardmount Socket 是一款具备高性能和多功能的电子元件,在多种应用场景下表现出色。其独特的设计和出色的可靠性使其在市场上具有很强的竞争优势。对于需要高可靠性连接解决方案的应用场合,强烈推荐使用这款产品。

150224-2000-RB-WD参数

参数
类型 Push-Pull,Receptacle
间距-配接 2mm
颜色 黑色
排数 2
针脚数 24pin
额定电流 1A
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
长*宽*高 23.88mm*3.84mm*5.59mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
