7000057885

产品分类:
厂牌: 3M
产品描述:
供应商型号: TS-7000057885
供应商: 海外现货
标准整包数: 1
3M  7000057885

7000057885概述

    3M™ Wiremount Plug: A Comprehensive Guide

    1. 产品简介


    产品类型: 3M™ Wiremount Plug是一款专为.050英寸间距电缆设计的.100英寸×.100英寸连接器。它属于4600系列,主要用于确保电气设备之间的高效互联。
    主要功能:
    - 防护性外壳防止物理和化学损伤。
    - 支持开放式或封闭式端盖。
    - 可选弹出式卡扣,提供额外的防护。
    - 适用于扁平电缆或独立线缆。
    - 军用级(含3518极化键)和中心凸起极化可选。

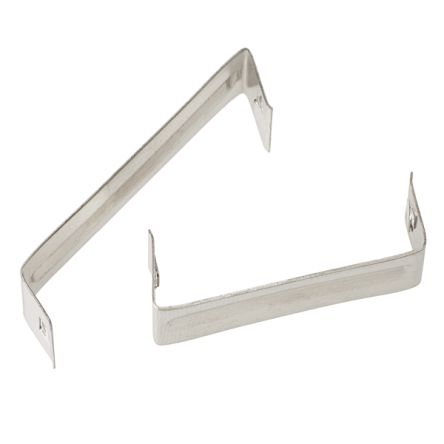

    - 可选安装法兰和金属应力释放装置。
    应用领域: 这种连接器广泛应用于工业自动化、通信系统、航空航天以及汽车制造等领域。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)
    - 阻燃等级: UL 94V-0
    - 颜色: 灰色
    - 触点材料: 铜合金
    - 触点镀层:
    - 基底层和U型槽: 100 µ" [2.54 µm] 镍
    - 擦拭区: 30 µ" [0.76 µm] 金
    - 电线容纳范围: 26和28 AWG实心和绞合线
    - 额定电流: 1 A
    - 绝缘电阻: 在500 VDC时大于1 × 109 Ω
    - 耐电压: 海拔高度下为1,000 VRMS
    - 温度范围: -55°C至+105°C
    - UL文件号: E680803
    - 符合RoHS标准: 见www.3Mconnectors.com上的“RoHS合规”部分的监管信息附录(RIA E1 & C1适用)

    3. 产品特点和优势


    - 防损保护: 具有防护外壳,防止物理和化学损伤。
    - 灵活的安装选项: 可选择开放式或封闭式端盖,以及不同的安装法兰,以适应不同应用需求。
    - 高可靠性: 通过严格的UL认证和罗氏豁免,确保在恶劣环境中也能保持可靠运行。
    - 广泛的适用性: 支持多种极化方式,可适配多种电缆类型,具有出色的通用性。

    4. 应用案例和使用建议


    - 工业自动化: 在自动化生产线中用于传输信号,确保生产过程的稳定性和准确性。
    - 通信系统: 适用于复杂的通信网络,如数据中心或电信基站。
    - 航空航天: 由于其优异的温度适应性和耐用性,适用于航空电子系统。
    使用建议:
    - 确保在使用前仔细检查所有电气特性和机械特性是否满足应用要求。
    - 定期检查连接器的磨损情况,特别是在恶劣环境下使用时。
    - 使用合适的工具进行装配,如3M™ Press、3640(或等效工具);3M™定位板、3443-96;3M™压板、3442-9等。

    5. 兼容性和支持


    - 兼容性: 与多种标准和定制的电缆配合使用。
    - 技术支持: 3M公司提供了详细的文档和技术支持,确保客户能够正确安装和使用这些连接器。

    6. 常见问题与解决方案


    - 问题1: 插头在插入过程中容易断裂。
    - 解决方案: 确保插入过程中轻柔操作,避免过度施力。
    - 问题2: 接触不良。
    - 解决方案: 检查连接器是否完全就位,必要时更换新的接触针。
    - 问题3: 密封性能差。
    - 解决方案: 确认密封圈是否正确安装,并且没有损坏。

    7. 总结和推荐


    3M™ Wiremount Plug是一款高性能的电子连接器,适用于多种复杂的应用环境。其独特的防损设计、广泛的适用性以及卓越的技术参数使其在市场上具有强大的竞争力。我们强烈推荐这款产品给需要在苛刻环境下使用高质量连接器的客户。

7000057885厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000057885数据手册

厂牌 PDF简要描述 下载
3M 3M 7000057885 7000057885数据手册

7000057885封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.5732 ¥ 13.3722
300+ $ 1.4592 ¥ 12.4032
500+ $ 1.4022 ¥ 11.9187
1000+ $ 1.2426 ¥ 10.5621
库存: 799
起订量: 150 增量: 3
交货地:
最小起订量为:100
合计: ¥ 1337.22
