首页  >  产品百科  >  8484-21B1-RK-TP

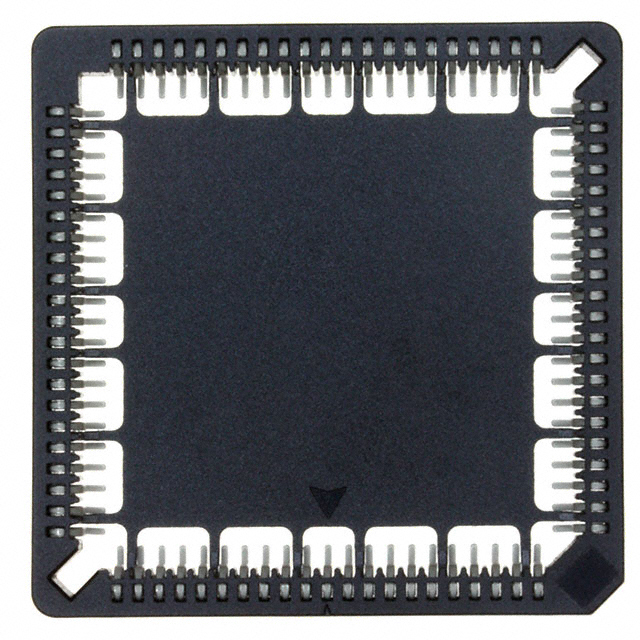

8484-21B1-RK-TP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn PLCC Socket SKT 84 POS 1.27mm Solder ST SMD Tube
供应商型号: 3M8421B1-ND
供应商: Digi-Key
标准整包数: 1
3M 用于IC/晶体管的插座 8484-21B1-RK-TP

8484-21B1-RK-TP概述

    3M™ Chip Carrier Sockets 8400 系列技术手册概述

    产品简介


    3M™ Chip Carrier Sockets 8400 系列是一款适用于表面贴装技术(SMT)的芯片载体插座,旨在为半导体封装提供可靠的连接解决方案。该系列产品能够适应符合JEDEC标准(MO-047 和 MO-052)的方形和矩形芯片载体,特别适合于工业控制、通信设备、计算机及消费电子等多个领域的应用。

    技术参数


    | 参数类别 | 具体数值 |

    | 接触材料 | 铜合金 |
    | 表面处理 | 底层镍,厚度50µ" (1.27 µm),擦拭区域锡,厚度160µ" (4.06 µm) |
    | 绝缘材料 | 玻璃填充聚苯硫醚 (PPS) |
    | 绝缘等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触电阻 | ≤15mΩ |
    | 绝缘电阻 | ≥103MΩ |
    | 容量 | 1 MHz时<1pF |
    | 温度范围 | -40°C至+105°C |
    | 工艺等级 | 最大260°C,单次过波(J-STD-020C标准) |

    产品特点和优势


    - 高温度绝缘材料:材料能耐受回流焊接和波峰焊接工艺,确保高温条件下的可靠性。
    - 自动化兼容性:与自动化加载设备兼容,提高生产效率。
    - 开放顶部设计:有利于空气流动,防止过热。
    - 易于拆卸:模具槽设计方便器件的提取。
    - 符合RoHS标准:环保,适合全球市场销售。

    应用案例和使用建议


    这些插座适用于多种类型的芯片载体,例如PLCC封装。在实际应用中,用户需要考虑到机械应力、湿度和热循环等因素对锡须生长的影响。根据手册中的信息,在使用此类插座时,应选择合适的设计以避免潜在的故障风险。

    兼容性和支持


    - 兼容性:本产品可以与多种标准化芯片载体一起使用。
    - 支持信息:3M公司提供了详细的安装指南和技术支持,帮助用户正确使用产品。

    常见问题与解决方案


    - 问题1:锡须问题
    - 解决办法:遵循iNEMI的电镀建议,采用锡焊减少锡须生长的风险。
    - 问题2:插座接触不良
    - 解决办法:确保所有连接都紧密接触,并检查是否有异物阻碍。

    总结和推荐


    综上所述,3M™ Chip Carrier Sockets 8400 系列凭借其高可靠性和广泛的应用范围,成为工业和消费电子领域不可或缺的连接解决方案。鉴于其出色的性能和多功能性,我们强烈推荐该产品给寻求高质量芯片插座的用户。

8484-21B1-RK-TP参数

参数
长*宽*高 36mm*35.56mm*36mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

8484-21B1-RK-TP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8484-21B1-RK-TP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 8484-21B1-RK-TP 8484-21B1-RK-TP数据手册

8484-21B1-RK-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2292 ¥ 27.2867
16+ $ 2.6507 ¥ 22.3987
32+ $ 2.4304 ¥ 20.339
64+ $ 2.3142 ¥ 19.3667
112+ $ 2.2246 ¥ 18.617
256+ $ 2.0985 ¥ 17.5617
512+ $ 1.9983 ¥ 16.7234
1008+ $ 1.9051 ¥ 15.9432
2512+ $ 1.7863 ¥ 14.9491
库存: 751
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.28
直接购买
加入购物车
