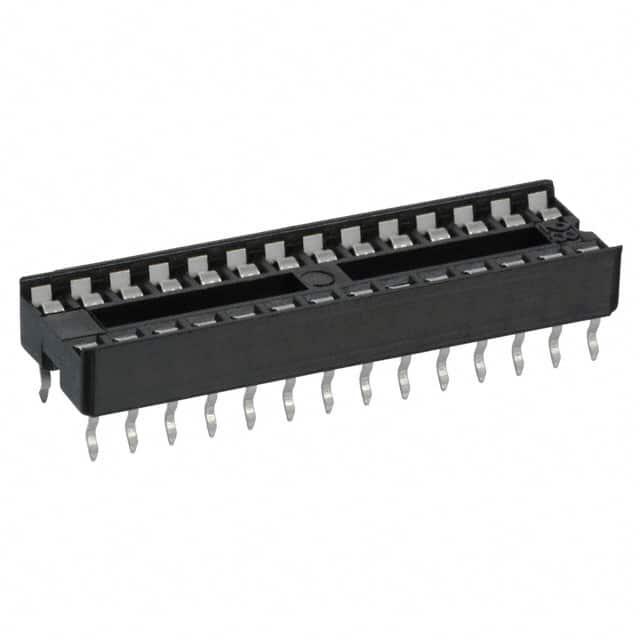

4828-3004-CP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: 3M DIP28插座 DIL插座, 4800系列, 2.54mm节距, 7.62mm排宽, 通孔安装
供应商型号: ET-2672306
供应商: 海外现货
标准整包数: 10
3M 用于IC/晶体管的插座 4828-3004-CP

4828-3004-CP概述

    3M™ DIP Socket 技术手册解析

    产品简介


    3M™ DIP Socket 是一种双擦拭(Dual-Wipe)4800系列的插拔式连接器,专为集成电路(IC)和其他电子元件提供可靠的连接。该系列产品通过自动插入机兼容大部分插入设备,并具有堆叠功能。该产品适用于各种电子设备,特别是在要求高可靠性连接的应用中。

    技术参数


    - 物理参数
    - 绝缘材料:聚酯玻璃填充
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:磷青铜
    - 表面处理:底镀镍(最小35µ"),表层镀锡(最小135µ")
    - 电气参数
    - 电流承载能力:1安培
    - 绝缘电阻:5000兆欧(500VDC)
    - 耐电压:100VAC(持续1分钟)
    - 工作环境
    - 温度范围:-25°C 到 +85°C
    - 焊接温度:最高260°C(波峰焊接)
    - 插入/拔出力
    - 插入力:每接触点最大340克
    - 拔出力:每接触点最小80克
    - 适用引脚尺寸
    - 直径:0.010″ - 0.011″(0.25mm - 0.27mm)
    - 长度:0.100″ - 0.130″(2.54mm - 3.30mm)
    - 安装信息
    - 孔直径:0.035" - 0.043"(0.90mm - 1.10mm)

    产品特点和优势


    - 可靠的连接: 双叶接触设计提供了高压缩接触,确保了稳定的连接。
    - 自动化兼容性: 自动插入选项可兼容大多数插入设备,提高生产效率。
    - 堆叠灵活性: 支持侧向和端部堆叠,增加了设计的灵活性。
    - 环保合规: RoHS合规,符合欧盟环保要求。

    应用案例和使用建议


    3M™ DIP Socket 广泛应用于各类电子设备,例如个人计算机、服务器、通信设备等。对于需要高可靠性的连接场景,该产品尤为适用。建议在使用时,遵循技术手册中的具体安装指南,以确保最佳性能和长期可靠性。

    兼容性和支持


    该产品可与其他电子元件和设备无缝集成,且与常见的插入设备兼容。3M公司提供详尽的技术支持和维护服务,帮助客户解决可能出现的问题。

    常见问题与解决方案


    - 问题: 插入力过大
    - 解决方案: 检查接触点是否有污垢或损坏,如有必要,请清洁或更换。
    - 问题: 拔出力过小
    - 解决方案: 检查接触点是否有过度磨损或损坏,如有必要,请更换接触件。

    总结和推荐


    3M™ DIP Socket 4800系列在可靠性、兼容性和环保方面表现卓越,适用于需要高性能连接的电子设备。如果您正在寻找一款可靠的连接器,这款产品无疑是一个理想选择。强烈推荐在您的项目中采用这款连接器。

4828-3004-CP参数

参数
长*宽*高 35.43mm*10.16mm*10.16mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

4828-3004-CP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

4828-3004-CP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 4828-3004-CP 4828-3004-CP数据手册

4828-3004-CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.0354 ¥ 8.749
100+ $ 0.8405 ¥ 7.1023
500+ $ 0.7559 ¥ 6.3873
1000+ $ 0.6591 ¥ 5.5692
2500+ $ 0.6037 ¥ 5.1012
库存: 178
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 87.49
