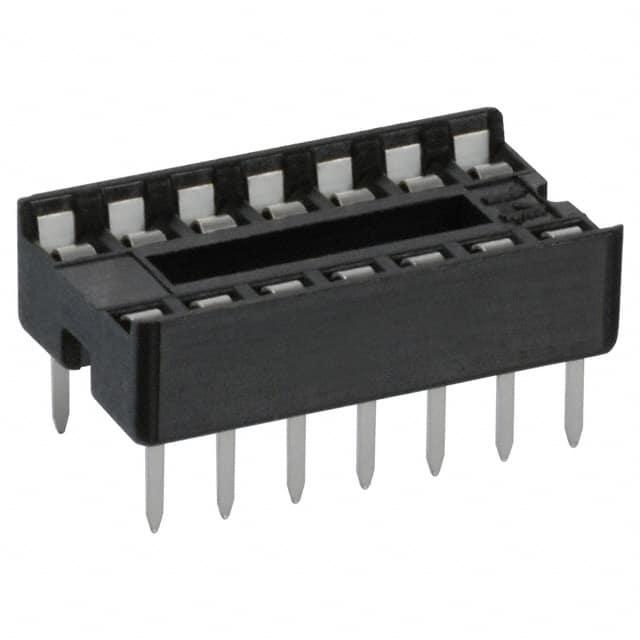

4814-3000-CP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: 3M DIP14插座 DIL插座, 4800系列, 2.54mm节距, 7.62mm排宽, 通孔安装
供应商型号: 2672296
供应商: 海外现货
标准整包数: 10
3M 用于IC/晶体管的插座 4814-3000-CP

4814-3000-CP概述

    3M™ DIP Socket 技术手册

    产品简介


    3M™ DIP Socket 是一款设计用于自动插入操作的插座,属于双叶片接触结构。其主要功能是为双列直插式封装(DIP)提供可靠的连接,适用于各种需要高度可靠连接的应用场景。该产品通过其独特的设计提供稳定的连接性能,广泛应用于通信设备、工业自动化系统、医疗设备以及其他需要高可靠性连接的场合。

    技术参数


    - 材料:绝缘材料为填充玻璃的聚酯;可燃性等级达到UL 94V-0;颜色为黑色。
    - 接触材料:磷青铜材料,最小镀镍层厚度为35微英寸(0.89微米),表面镀层为3.43微英寸(8.9微米)的哑光锡。
    - 插入/拔出力:最大插入力为每触点340克,最小拔出力为每触点80克。
    - 可接受针尺寸:直径0.25毫米至0.27毫米,长度2.54毫米至3.30毫米。
    - 安装信息:孔径0.90毫米至1.10毫米。
    - 电气特性:电流额定值为1安培;绝缘电阻为5,000兆欧(500伏直流电压);耐压值为100伏交流电持续1分钟。
    - 环境条件:温度范围-25°C至+85°C;工艺等级最高为260°C波峰焊接。
    - 认证信息:RoHS符合性。

    产品特点和优势


    - 双重叶片接触:采用双叶片接触设计,确保高压缩接触,提高可靠性。
    - 自动插入选项:与大多数插入设备兼容,便于自动化生产。
    - 堆叠方式灵活:侧堆叠和端堆叠两种方式,适应不同安装需求。
    - 高可靠性:经过严格测试,确保在各种环境下的稳定运行。
    - 环保合规:RoHS合规,满足环保要求。

    应用案例和使用建议


    3M™ DIP Socket 可广泛应用于各类电子产品中,例如通信设备、工业控制设备、医疗设备等。为了确保最佳效果,在使用时建议:
    - 正确安装:确保正确选择孔径尺寸和针尺寸,以确保连接的稳定性。
    - 环境适应:考虑到其宽泛的工作温度范围,可以适应不同的工作环境。
    - 防焊建议:仅适用于无铅波峰焊接过程,不适合回流焊工艺。

    兼容性和支持


    - 兼容性:该产品与其他标准DIP封装设备兼容,方便进行电路设计。
    - 支持:厂商提供了详尽的技术支持文档和售后服务,确保用户能够顺利解决问题。

    常见问题与解决方案


    1. 插入力过大
    - 解决方法:检查针的直径和长度是否符合规格要求,同时确保孔径尺寸合适。
    2. 拔出力不足
    - 解决方法:检查接触件是否有损坏或磨损,必要时更换新的接触件。
    3. 环境温度超出范围
    - 解决方法:确保工作环境温度保持在-25°C至+85°C范围内,避免过热或过冷对产品造成影响。

    总结和推荐


    3M™ DIP Socket 是一款集高性能和可靠性于一身的产品,适用于多种应用场景。其出色的机械特性和电气特性使其成为自动化生产的理想选择。鉴于其广泛的兼容性、良好的客户支持以及优越的环境适应能力,我们强烈推荐此产品给所有寻求高质量DIP连接解决方案的用户。

4814-3000-CP参数

参数
长*宽*高 17.65mm*10.16mm*10.16mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

4814-3000-CP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

4814-3000-CP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 4814-3000-CP 4814-3000-CP数据手册

4814-3000-CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
