3505-8034

产品分类: 矩形连接器 - 配件
厂牌: 3M

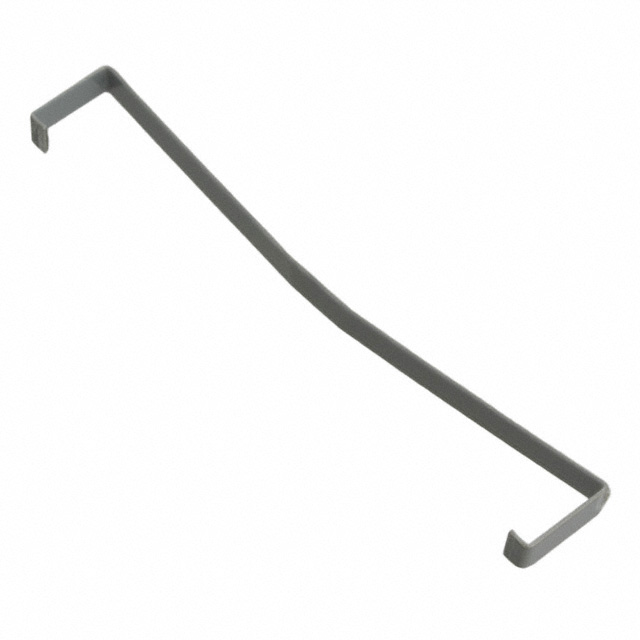

产品描述: 3M 应力释放夹, 使用于2500 系列
供应商型号: 3269980
供应商: 海外现货
标准整包数: 1
3M 矩形连接器 - 配件 3505-8034

3505-8034概述

    3M Four-Wall Header 2500 Series 产品技术手册

    1. 产品简介


    3M Four-Wall Header 2500系列是一款具有低轮廓设计的表面贴装和通孔插件式连接器,提供直角和直立两种版本。这款产品广泛应用于各种电子设备,特别是在需要紧凑布局的场合,如工业控制、通信设备、医疗设备和消费电子产品等。

    2. 技术参数


    - 尺寸: 0.100英寸 x 0.100英寸(低轮廓设计)
    - 安装方式: 表面贴装、直角和直立通孔插件
    - 温度范围: -55°C 到 105°C
    - 过程等级: 260°C,符合J-STD-020C标准,单次通过
    - 湿度敏感度等级: 1(符合J-STD-020C标准)
    - 电流承载能力:
    - 1个接触点供电时:5.00A
    - 6个接触点供电时:3.00A
    - 所有接触点供电时:1.75A
    - 绝缘电阻: >1 x 10^9 欧姆(500VDC)
    - 耐压: 1000VRMS(海平面)

    3. 产品特点和优势


    - 低轮廓设计: 体积小巧,节省空间。
    - 中心槽位极化: 防止误插入并减少插入时间。
    - 双槽极化: 兼容多种竞争性极化设计。
    - 可选锁片: 锁紧插座以增加在振动环境中连接的可靠性。
    - 高耐温绝缘体: 适用于无铅焊接操作。
    - 通孔版适用于回流焊: 采用“穿孔回流”技术。
    - 右角版本: 易于清洁和降低维修成本。
    - 直角表面贴装版: 提供额外的灵活性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备中的信号传输。
    - 医疗设备中用于精密电路板连接。
    - 通信设备中的信号处理模块。
    使用建议:
    - 在布线时考虑使用推荐的孔位布局。
    - 使用正确的极化键进行安装,确保正确对齐。
    - 在使用锁片时,确保安装位置和方向正确,以保证可靠的连接。

    5. 兼容性和支持


    - 兼容性: 可与3M极化键(如N3518)配合使用,以防止错误插入。
    - 制造商支持: 3M公司提供了详尽的技术支持和售后服务,包括技术咨询和订单服务。

    6. 常见问题与解决方案


    - 问题1: 连接不稳定。
    - 解决方案: 检查极化键是否正确安装,确保连接器完全插入到位。
    - 问题2: 无法正常焊接。
    - 解决方案: 确保焊接温度达到规定值,且极化键已经牢固固定。
    - 问题3: 插入时困难。
    - 解决方案: 确认插入的方向是否正确,必要时可以轻轻施加均匀的压力。

    7. 总结和推荐


    综合评估:
    - 该产品具有低轮廓设计,非常适合紧凑空间的应用。
    - 极化功能增强了安装准确性和稳定性。
    - 丰富的包装选项和可选锁片增加了产品的实用性和灵活性。
    - 符合RoHS标准,环保可靠。
    推荐使用:
    鉴于其独特的设计、优良的性能和广泛的适用性,3M Four-Wall Header 2500系列是一款值得信赖的产品,强烈推荐在各类电子设备中使用。

3505-8034参数

参数
配套使用/相关产品 2500 Series
针脚数 34pin
配件类型 Retainer Clip
安装方式 固定安装
零件状态 在售
包装方式 散装
