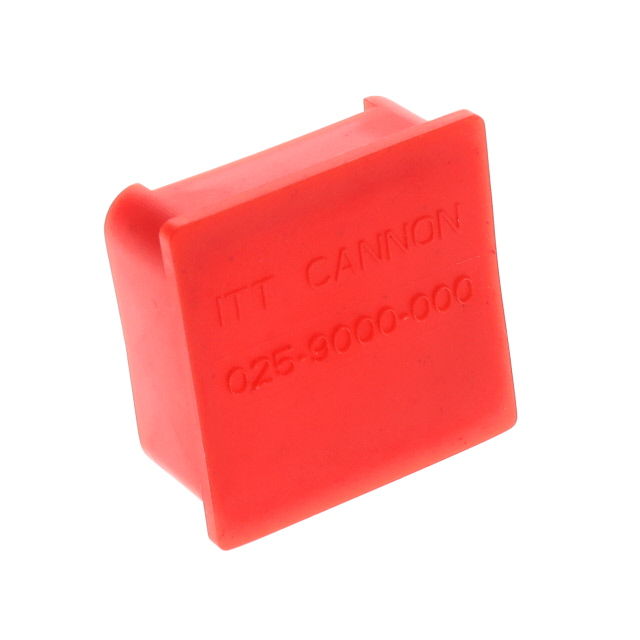

025-9000-000

产品分类: 矩形连接器 - 配件
厂牌: ITT
产品描述: Cap (Cover),Dust RPR Series
供应商型号: N-025-9000-000
供应商: 云汉优选
标准整包数: 1
ITT 矩形连接器 - 配件 025-9000-000

025-9000-000概述


    产品简介


    ITT Cannon 的 RPR EN4165-Style 连接器系列专为商用航空领域设计,旨在满足高密度和高速数据传输的需求。该连接器具备紧凑且轻量的特点,特别适合在飞机上部署。它主要用于机舱娱乐系统(IFE/C)和导航系统,以确保乘客享受顺畅的飞行体验。RPR 连接器是 ARINC 809 兼容的产品,能够实现高效的数据传输。

    技术参数


    | 参数 | 描述 |

    | 壳体材料 | 复合材料,镀镍 |
    | 插入件材料 | 热塑性塑料和氟硅橡胶 |
    | 接触件材料 | 铜合金,镀金 |
    | 触点电流等级 | 24 号:3A;22 号:5A;16 号:13A |
    | 电介质耐压强度 | AC 1300 V (24 和 22 号),AC 1500 V (16 号) |
    | 轴向负载 | 24 号:4.0 lbf / 18 N;22 号:10.0 lbf / 44 N;16 号:24.7 lbf / 110 N |
    | 插针布局 | 20 #22 接触件,6 #16 接触件,2 #22 接触件,8 #24 接触件 |
    | 直角触点长度 | 0.318 英寸 ± 0.015 英寸 |

    产品特点和优势


    1. 紧凑与轻量:采用复合材料结构,适用于重量敏感的应用,如商业航空领域。
    2. 成本效益:通过单一绝缘块和集成PCB接触件的设计,成为经济高效的解决方案。
    3. 互插性:可以与现有供应商的 EN4165 插头互换使用。
    4. 创新设计:支持高速数据传输,适配现代飞机的需求。
    5. 可靠性和耐用性:即使在极端环境下也能保持稳定表现。

    应用案例和使用建议


    应用案例
    RPR EN4165-Style 连接器广泛应用于商用飞机的导航和娱乐系统,例如 IFE/C 系统。这些系统需要频繁地传输大量数据,要求连接器具备高性能和可靠性。该连接器的前释放、后拆卸机制使得维护和修理更加方便。
    使用建议
    1. 选择合适的触点布局:根据具体需求选择直插或弯角布局的触点。
    2. 检查触点规格:确保选用的触点与系统中的电流要求匹配。
    3. 安装时注意定位:在安装过程中,确保触点与壳体精确对齐,以避免接触不良。

    兼容性和支持


    RPR 连接器与现有的 EN4165 插头具有良好的互插性,方便用户进行替换或升级。ITT Cannon 提供全方位的技术支持,包括现场服务、维修和维护,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针对齐不正确 | 确保插入工具准确对准壳体前端,并缓慢而均匀地施力。 |
    | 拆卸后无法正常插入 | 检查触点是否有损坏,必要时更换新的触点。 |
    | 触点接触不良 | 确认插头与插座完全对接,并检查是否存在异物。 |

    总结和推荐


    综上所述,ITT Cannon 的 RPR EN4165-Style 连接器是一款高度可靠且经济高效的解决方案,非常适合商用航空领域的数据传输需求。其紧凑轻量的设计、优良的互插性以及强大的技术支持使其在市场上具有很强的竞争力。因此,强烈推荐这款产品给需要高效数据传输和高可靠性的商用航空客户。

025-9000-000参数

参数
配套使用/相关产品 RPR Series
针脚数 -
配件类型 Cap (Cover),Dust
零件状态 在售
包装方式 袋装

025-9000-000厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

025-9000-000数据手册

厂牌 PDF简要描述 下载
ITT 矩形连接器 - 配件 ITT 025-9000-000 025-9000-000数据手册

025-9000-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
