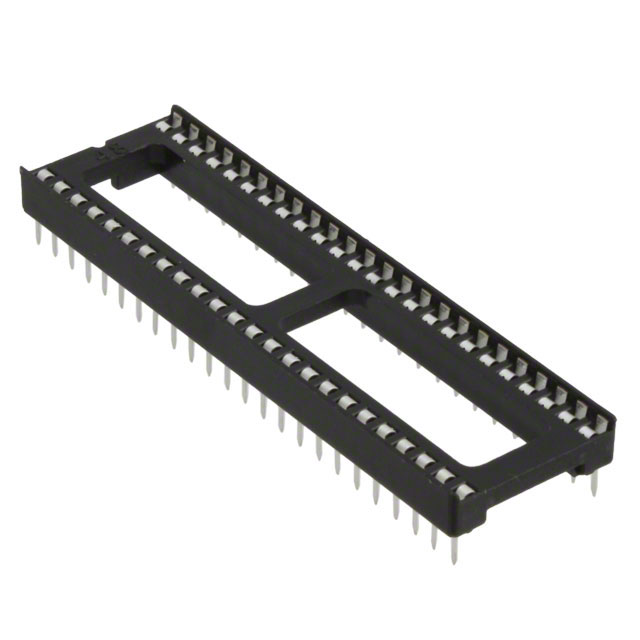

4848-6000-CP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn DIP Socket SKT 48 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: N-4848-6000-CP
供应商: 云汉优选
标准整包数: 1
3M 用于IC/晶体管的插座 4848-6000-CP

4848-6000-CP概述

    3M™ DIP Socket 技术手册解析

    产品简介


    3M™ DIP Socket(双叶片式4800系列)是一款用于插针式集成电路(DIP)的插座,广泛应用于电子设备和系统中。该产品具有可靠的设计,能够提供稳定的电气连接,适用于自动装配线和其他自动化生产环境。主要应用于需要高可靠性连接的应用场合,如电信设备、计算机硬件和工业控制系统等。

    技术参数


    - 物理属性
    - 绝缘材料:聚酯玻璃填充
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:磷青铜
    - 基底镀层:最小35 µ"(0.89 µm)镍镀层
    - 表面镀层:最小135 µ"(3.43 µm)哑光锡镀层
    - 插入/拔出力
    - 插入力:每接触点最大340克
    - 拔出力:每接触点最小80克
    - 适用针尺寸
    - 直径:0.010" - 0.011"(0.25 mm - 0.27 mm)
    - 长度:0.100" - 0.130"(2.54 mm - 3.30 mm)
    - 安装信息
    - 孔直径:0.035" - 0.043"(0.90 mm - 1.10 mm)
    - 电气性能
    - 电流承载能力:1安培
    - 绝缘电阻:5,000 MΩ@500 VDC
    - 耐压测试:100 VAC持续1分钟
    - 环境适应性
    - 温度范围:-25°C 至 +85°C
    - 工艺限制:最高波峰焊接温度260°C(禁止回流焊工艺)

    产品特点和优势


    - 双叶片式高压缩接触设计:确保可靠的电气连接。
    - 自动插入兼容性:兼容多种插入设备,适合自动化生产线。
    - 堆叠选项:端面和侧面可堆叠,方便多层电路板的布局。
    - 环保材料:符合RoHS标准,无有害物质。

    应用案例和使用建议


    - 应用案例:此款插座适用于DIP封装的集成电路,如微处理器、存储器等。例如,在工业控制设备中,它可用于连接核心处理器和内存模块。
    - 使用建议:为确保最佳性能,建议遵循制造商提供的焊接工艺指导,避免使用回流焊,选择波峰焊工艺。同时,在设计电路板时,应合理安排插座的位置,以减少电磁干扰。

    兼容性和支持


    - 兼容性:3M™ DIP Socket 可与其他符合标准的DIP封装集成电路兼容,但具体兼容性需参考产品规格表。
    - 支持服务:3M 提供技术咨询和销售服务,可通过电话或官网获取更多信息。

    常见问题与解决方案


    - Q: 插座无法稳固固定?
    - A: 确认安装孔尺寸符合规格要求,并检查是否有足够的锁紧力度。
    - Q: 连接不稳定?
    - A: 检查接触针的插入深度是否正确,确保镀层完好无损。
    - Q: 耐压测试未通过?
    - A: 重新确认所有连接点是否完全接触,检查绝缘材料是否完好。

    总结和推荐


    3M™ DIP Socket 双叶片式4800系列在设计和制造方面表现出色,适用于多种电子设备中的高可靠性连接需求。其独特的双叶片设计确保了稳定的电气连接,而自动插入兼容性使其成为自动化生产线的理想选择。总体而言,该产品在工业和电信等领域具有很高的市场竞争力,值得推荐使用。

4848-6000-CP参数

参数
长*宽*高 60.83mm*17.78mm*17.78mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

4848-6000-CP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

4848-6000-CP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 4848-6000-CP 4848-6000-CP数据手册

4848-6000-CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.371 ¥ 3.1535
800+ $ 0.3399 ¥ 2.8892
库存: 1090
起订量: 300 增量: 1
交货地:
最小起订量为:300
合计: ¥ 946.05
