3M  7100162402

7100162402概述

    3M™ Round Conductor Flat Cable 技术手册

    产品简介

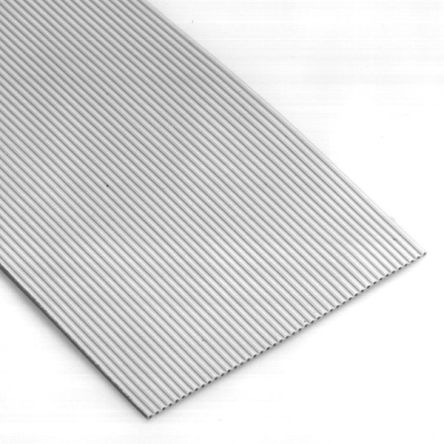

    3M™ Round Conductor Flat Cable(型号3625系列)是一种设计用于高密度连接和分支的扁平电缆。该电缆采用28 AWG(美国线规)多股绞合导体,间距为1毫米。它适用于连接到公制连接器的大量终端处理,并具有良好的灵活性和延长的产品寿命。这款电缆可以剪裁分支或进行离散终端连接,使其非常适用于多种电子设备中的内部布线和连接。

    技术参数


    - 绝缘材料:聚氯乙烯(PVC),灰色。
    - 导体规格:28 AWG,7根绞合导体,每根导体直径为0.127毫米,镀锡铜。
    - 电压等级:美国300V,加拿大300V,欧盟<50V。
    - 绝缘电阻:初级电缆> 1×10^10 Ω/10英尺 (约3米)。
    - 特性阻抗:不平衡阻抗89Ω,平衡阻抗146Ω。
    - 电容:54.5 pF/m (16.6 pF/英尺) 不平衡,32.2 pF/m (9.8 pF/英尺) 平衡。
    - 电感:0.43 μH/m (0.14 μH/英尺) 不平衡,0.68 μH/m (0.21 μH/英尺) 平衡。
    - 传播延迟:4.86 ns/m (1.48 ns/英尺) 不平衡,4.69 ns/m (1.43 ns/英尺) 平衡。
    - 传播速度:69% 不平衡,71% 平衡。
    - 温度范围:-20°C至+105°C。
    - 燃烧等级:美国VW-1,加拿大FT1。

    产品特点和优势


    - 多股绞合导体:确保电缆具有更好的柔韧性和更长的使用寿命。
    - 易于剪裁:可以根据需要剪裁分支或进行离散终端连接。
    - 化学合规:符合多个国家和地区对有害物质的限制要求(如RoHS、中国RoHS等)。
    - 广泛的电压和温度范围:适用于各种苛刻的工作环境。

    应用案例和使用建议


    - 内部布线:在小型电子设备中用于内部布线,例如医疗设备、智能家居系统等。
    - 分支连接:对于需要多个分支连接的应用非常适用,如自动化设备中的传感器连接。
    - 建议:在使用时应注意不要过度弯曲电缆,以防止损坏导体;确保正确选择电缆长度,以避免不必要的损耗。

    兼容性和支持


    - 兼容性:此电缆可与各种标准的公制连接器兼容,适用于多种不同的连接需求。
    - 支持服务:如有任何问题或需要技术支持,请联系3M公司。公司提供一年保修期,保证产品质量。

    常见问题与解决方案


    - 问题1:电缆弯曲后出现断裂。
    - 解决方案:尽量减少电缆的弯曲角度,使用适当的弯曲半径。
    - 问题2:无法正确连接到公制连接器。
    - 解决方案:检查电缆的端接部分是否正确处理,确保连接器正确安装。
    - 问题3:电缆在高温环境下性能不稳定。
    - 解决方案:确保电缆使用在额定温度范围内,并采取必要的散热措施。

    总结和推荐


    综上所述,3M™ Round Conductor Flat Cable 3625系列是一款高性能、灵活耐用的扁平电缆,适用于多种应用场景。其出色的机械性能和电气特性使其在市场上具备较高的竞争力。如果您正在寻找一款可靠且高性能的扁平电缆解决方案,强烈推荐使用此产品。

7100162402厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100162402数据手册

厂牌 PDF简要描述 下载
3M 3M 7100162402 7100162402数据手册
