3M  7000057915

7000057915概述

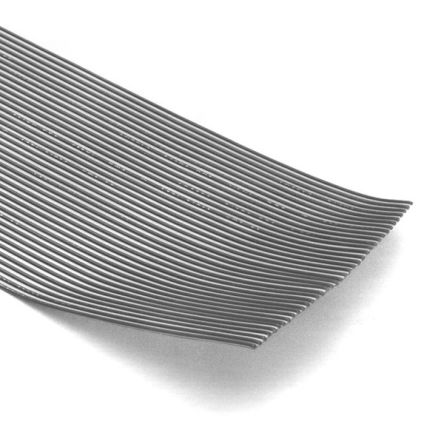

    # 3M™ Round Conductor Flat Cable .100" 22 AWG Stranded, PVC 8124 Series

    产品简介


    3M™ Round Conductor Flat Cable 是一款专为高电流应用设计的导线产品。它采用22 AWG镀锡绞合铜线制造,具有良好的灵活性和长久使用寿命。每一根绝缘导线都粘合在一个PVC背衬上,可以根据需要拆分以实现分支或独立端接。此产品适用于需要较高电流承载能力的应用场景,广泛应用于工业自动化、计算机设备和其他高功率应用场合。

    技术参数


    物理特性
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:深灰色电线搭配浅灰色载带
    - 标准标记:无
    - 加拿大选项:AWM 20462 105°C 300V VW1 3M NU C AWM IA 80°C 150V FT1 EU <50V
    导体
    - 导体规格:22 AWG 7 × 30 [7 × 0.254] 镀锡绞合铜线
    电气特性
    - 电压等级:美国:300V;加拿大:150V;欧盟:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10英尺 [3米]
    - 特性阻抗:不平衡:119Ω
    - 电容:不平衡:11.0 pF/英尺 [36.1 pF/米]
    - 电感:不平衡:0.15 μH/英尺 [0.49 μH/米]
    - 传播延迟:不平衡:1.30 ns/英尺 [4.27 ns/米]
    - 传播速度:不平衡:78%
    环境适应性
    - 温度范围:美国和加拿大:-20°C 至 +105°C;加拿大:-20°C 至 +80°C
    - 阻燃等级:美国:VW-1;加拿大:FT1
    - UL 文件号:E42769,样式号:204623

    产品特点和优势


    3M™ Round Conductor Flat Cable 具有以下显著特点和优势:
    - 高电流承载能力:设计用于高功率应用,可承受较高电流。
    - 高灵活性:22 AWG镀锡绞合铜线使得电缆具有较高的柔韧性。
    - 耐用性:PVC背衬和绞合铜线的设计提高了产品的长期使用寿命。
    - 易于布线和接线:每个绝缘导线都可以轻松分离,便于分支和独立接线。
    - 符合多项安全标准:如美国UL认证、加拿大认证和欧洲环保要求。

    应用案例和使用建议


    应用案例
    3M™ Round Conductor Flat Cable 适用于多种高功率应用,例如:
    - 工业自动化设备中的动力传输系统。
    - 计算机及服务器设备中的内部布线。
    - 需要高电流传输的医疗设备和测试仪器。
    使用建议
    - 在选择电缆数量时,根据应用需求准确确定所需的导体数量,以便满足电流传输需求。
    - 确保所有电缆端子连接正确且牢固,避免接触不良引发故障。
    - 在高温环境下使用时,注意散热设计以确保电缆安全运行。

    兼容性和支持


    该产品适用于与大多数标准接口和设备兼容。购买后,3M公司将提供详细的技术支持和售后服务,以确保客户能够充分利用该产品。

    常见问题与解决方案


    常见问题
    1. 电缆在弯曲后出现开裂现象
    2. 安装过程中如何防止导线错位
    解决方案
    1. 选择合适尺寸的电缆并留出足够的弯曲半径,确保电缆不会受到过度拉伸或弯曲。
    2. 在安装前仔细检查每个导线的位置,并确保导线固定在正确的位置,以避免在后续使用过程中发生错位。

    总结和推荐


    3M™ Round Conductor Flat Cable是一款高性能、高可靠性的电缆产品,特别适合于需要高电流传输的应用场合。其出色的灵活性、耐用性和安全性使其成为众多高功率应用的理想选择。鉴于其卓越的表现和广泛的适用性,我们强烈推荐该产品给需要高电流承载能力的应用工程师和采购商。

7000057915厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000057915数据手册

厂牌 PDF简要描述 下载
3M 3M 7000057915 7000057915数据手册

7000057915封装设计

查看详情并下载
Symbol
Footprint
3D Model
