7000007433

产品分类:
厂牌: 3M
产品描述:
供应商型号: 2870531
供应商: 海外现货
标准整包数: 100
3M  7000007433

7000007433概述


    产品简介

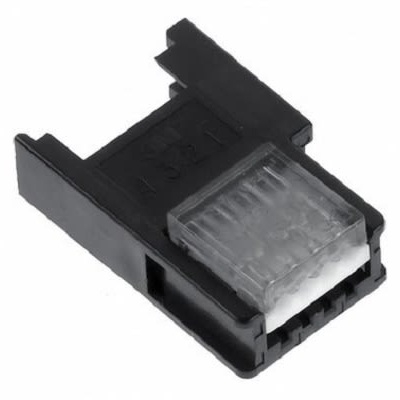

    3M™ Mini-Clamp Socket 是一款专为来自日本和亚洲市场的典型电线规格设计的连接器。它属于 373 系列,适用于 2 mm 的电线,采用绝缘打线端接(IDC)技术,并支持线缆固定和面板安装。此产品广泛应用于需要可靠连接的高要求环境中,如汽车电子、工业自动化及通信设备等领域。

    技术参数


    | 类别 | 技术规格 |

    | 尺寸 | - 多种位置选项:3 位、4 位、6 位、8 位 |
    - 每位间距:2 mm |
    - 针脚长度和宽度参见详细表格 |
    | 绝缘材料 | - 外壳主体:玻璃增强热塑性塑料 |
    - 上盖:透明热塑性塑料 |
    - 阻燃等级:UL 94V-0 |
    - 颜色:黑色主体,白色和彩色上盖 |
    | 接触材料 | - 铜合金 |
    - 镀层:镍底镀层 2.54 µm,金表面镀层 0.2 µm(含润滑剂) |
    | 电气性能 | - 电流承载能力:最大 3.0 安培 |
    - 电压承载能力:32 伏 |
    - 绝缘电阻:> 1 x 10⁶ Ω @ 600 VDC |
    - 耐压:1,000 VRMS @ 海平面 |
    | 环境温度范围 | - 最大电流下的工作温度范围:-20°C 至 +85°C |
    - UL 认证温度限制:65°C @ 3.0A,32V |
    | 兼容性 | - 兼容裸铜、镀锡或镀锡铜线材,AWG 20-26 |

    产品特点和优势


    1. 兼容性强:设计适合日本和亚洲市场的典型电线规格,涵盖多种线径范围。
    2. 可靠性高:集成电缆固定装置,减少因振动导致的松脱风险,提高连接稳定性。
    3. 易用性佳:使用标准钳子即可快速完成绝缘打线端接,无需特殊工具或准备。
    4. 长寿命:高次数插拔设计(支持多次循环),减少维护需求。
    5. 紧凑设计:体积小巧,节省面板和 PCB 的空间占用。
    6. 安全环保:符合化学合规要求(详见《法规信息附录》),并建议用户回收利用。

    应用案例和使用建议


    应用案例:
    - 汽车电子:用于连接传感器、控制单元和执行器的信号传输。
    - 工业自动化:支持生产线中高密度布线的需求。
    - 通信设备:适配模块化连接设计,便于安装与维护。
    使用建议:
    1. 在恶劣环境中使用时,可结合插销锁紧机构以增加稳定性。
    2. 建议选用高质量线缆,确保与连接器性能匹配。
    3. 在高振动环境下,加强固定措施或选择带有锁扣的产品型号。

    兼容性和支持


    兼容性:该系列产品支持多种电线规格(AWG 20-26),并且提供了不同的颜色编码选项以方便识别。同时,还提供带和不带锁扣两种安装方式,以满足不同应用需求。
    支持服务:3M 提供全面的技术支持,包括产品选型指导、安装培训以及售后维护。如有疑问,请联系客户服务热线 800-225-5373 或访问官网 www.3M.com/interconnect 查询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保正确选择合适大小的电线,检查插针是否完全插入到位。 |
    | 插针断裂或损坏 | 避免过度弯曲电线或施加过大的外力。 |
    | 插头与插座匹配度差 | 严格按照产品说明书进行安装操作,避免使用非标工具。 |

    总结和推荐


    3M™ Mini-Clamp Socket 是一款高性能、多功能的连接器产品,特别适用于需要高效、可靠连接的应用场合。其卓越的耐用性、简便的操作以及广泛的兼容性使其成为众多领域的理想选择。综合考虑其优异的技术指标和实用价值,我们强烈推荐这一产品给需要高质量连接解决方案的用户。
    推荐指数:★★★★★(满分五星)

7000007433厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000007433数据手册

厂牌 PDF简要描述 下载
3M 3M 7000007433 7000007433数据手册

7000007433封装设计

查看详情并下载
Symbol
Footprint
3D Model
