929975-01-32-RK

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 64pin 2A 2.54μm 锡 黑色 通孔安装
供应商型号: Q-929975-01-32-RK
供应商: 期货订购
标准整包数: 306

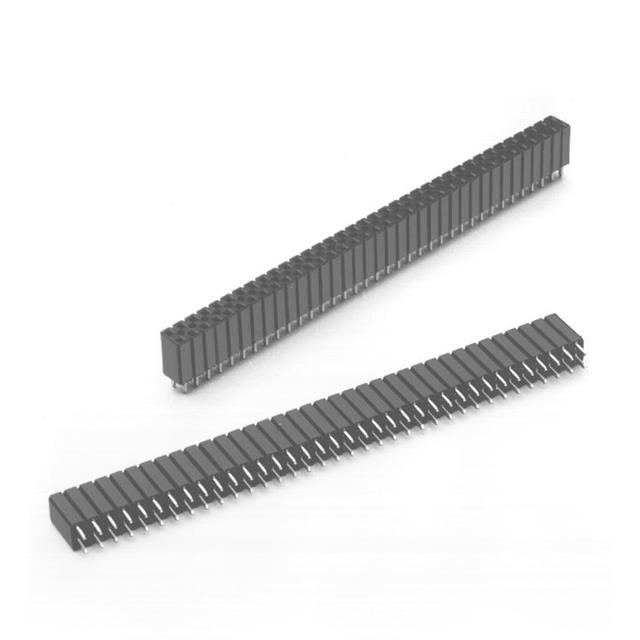

3M 矩形连接器 - 针座 - 插座/母插口 929975-01-32-RK

929975-01-32-RK概述

    3M™ Boardmount Socket 929 系列技术手册

    产品简介


    3M™ Boardmount Socket 929 系列是一款用于电路板连接的插接件。该产品采用1-40个接触点的单排设计,或者2-80个接触点的双排设计,适用于广泛的电子设备中。3M™ Boardmount Socket 特有的调谐叉触点设计确保了高度可靠的电连接,适合在严苛环境下应用。

    技术参数


    - 绝缘体材料: 玻璃填充聚酯 (PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触镀层:
    - 基层: 2.54 μm 镍
    - 擦拭区域厚度: 可选(参见订购信息)
    - 焊接尾部: 锡铅或缎面锡(参见订购信息)
    - 最大电流额定值: 在最高65°C的环境温度下,所有线路满载时为2安培
    - 绝缘电阻: ≥ 5 × 10^9 Ω(500 VDC)
    - 耐压: 海平面条件下 1,500 VRMS
    - 温度范围: -40°C 到 +105°C
    - 工艺温度: 260°C(J-STD-020C标准,仅限PBT绝缘版本),最大成型绝缘温度为191°C(仅限波峰焊接工艺)

    产品特点和优势


    3M™ Boardmount Socket 929 系列采用了独特的调谐叉触点设计,能够提供高可靠性且稳定的电连接。此外,它具备防焊剂支架,简化了生产过程中的波峰焊接操作。该产品还提供可选的板固定功能,进一步提高了产品的稳固性。

    应用案例和使用建议


    该产品适用于需要高度可靠电连接的应用场景,例如工业自动化、医疗设备和通信设备。对于那些要求高耐温、高抗干扰性的设备,该系列产品特别适用。在实际使用中,建议参考手册中的推荐安装孔模式来安装该插座,以获得最佳效果。

    兼容性和支持


    3M™ Boardmount Socket 929 系列建议与0.100英寸(2.54毫米)× 0.100英寸(2.54毫米)的针式条状头(929系列和2300系列)配合使用。此外,产品提供多种镀层选项(如金镀层和锡镀层),以满足不同客户的需求。厂商提供了详尽的技术文档和客户服务支持,以帮助用户更好地使用和维护产品。

    常见问题与解决方案


    1. 问题: 如何确定合适的接触点数量?
    - 解决办法: 参考手册中的接触点数量表格,根据具体需求选择合适的接触点数量。

    2. 问题: 是否可以与其他品牌的类似产品互换使用?
    - 解决办法: 尽管某些部分可能具有一定的通用性,但建议始终按照制造商的指南进行选择和安装。

    总结和推荐


    3M™ Boardmount Socket 929 系列是一款性能卓越、应用广泛的电子元器件。凭借其高度可靠的调谐叉触点设计、优良的电气特性和良好的环境适应能力,使其成为众多应用的理想选择。建议在关键应用中优先考虑该产品,以保证系统的稳定性和可靠性。

929975-01-32-RK参数

参数
触头镀层厚度 - 配接 2.54μm
类型 Push-Pull,Receptacle
防护等级 -
颜色 黑色
针脚数 64pin
触头镀层 - 配接
排数 2
间距-配接 2.54mm
额定电流 2A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929975-01-32-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929975-01-32-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929975-01-32-RK 929975-01-32-RK数据手册

929975-01-32-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
306+ $ 4.3667 ¥ 36.2438
库存: 306000
起订量: 306 增量: 306
交货地:
最小起订量为:306
合计: ¥ 11090.6
