3M  7100162455

7100162455概述

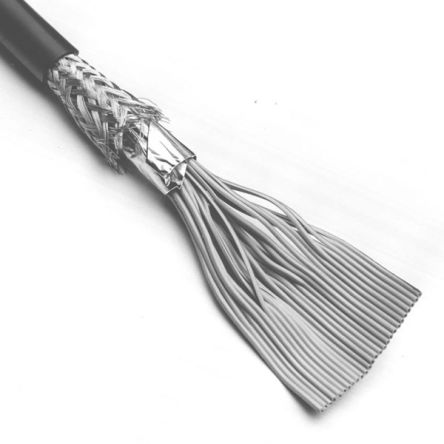

    3M™ Round, Shielded/Jacketed, Flat Cable

    产品简介


    3M™ Round, Shielded/Jacketed, Flat Cable是一款由3M公司生产的扁平电缆,适用于多种电子设备连接需求。这款电缆采用了圆形结构设计,使得布线更加便捷。它采用28 AWG绞合导线,间距为0.050英寸,允许批量端接,适合与各种IDC连接器配合使用。此外,该电缆还具有分段/绑扎功能,可以在2.4英寸(约6.1厘米)中心处实现批量端接,同时具备分支或离散端接能力。电缆符合美国国家标准电气规范第725条(CL2)和AWM 20267标准。

    技术参数


    - 物理属性
    - 护套材料:聚氯乙烯(PVC),颜色为黑色。
    - 主导体材料:PVC,颜色为灰色。
    - 铜导体规格:28 AWG,7 × 36 AWG(7 × Ø 0.127),镀锡绞合铜。

    - 电气属性
    - 额定电压:USA: N.E.C. 725, CL2 或 AWM; 300V;Canada: 300V;EU: <50V。
    - 绝缘电阻:> 1 × 10^10 Ω/10 ft [3m]。
    - 特性阻抗:不平衡 62 Ω,平衡 106 Ω。
    - 电容:27.7 pF/ft [90.88 pF/m],15.2 pF/ft [49.9 pF/m]。
    - 电感:0.11 μΗ/ft [0.35 μH/m],0.17 μΗ/ft [0.57 μΗ/m]。
    - 传播延迟:1.72 ns/ft [5.64 ns/m],1.62 ns/ft [5.31 ns/m]。
    - 传播速度:59%,62%。
    - 环境属性
    - 温度等级:USA: -20° C 至 +105° C;Canada: -20° C 至 +80° C。
    - 可燃性等级:USA: VW-1;Canada: FT1。
    - UL 文件编号:E118773。

    产品特点和优势


    - 圆形结构简化了布线过程,便于安装。
    - 高密度端接功能允许批量端接,提高了生产效率。
    - 分段/绑扎功能使其适应更复杂的连接需求。
    - 通过双重屏蔽提供了出色的电磁干扰防护(EMI),平均屏蔽效能达35 dB。
    - 符合多个国家和地区标准,如美国N.E.C. 725、CL2和AWM标准,以及加拿大和欧盟的标准。

    应用案例和使用建议


    - 该电缆广泛应用于家庭自动化、办公自动化、工业控制等领域。
    - 使用时建议确保电缆正确接地,以提高其屏蔽效果。
    - 在高湿度环境下使用时,可考虑额外的防护措施,以延长电缆使用寿命。

    兼容性和支持


    - 该电缆与3M公司的各种IDC连接器高度兼容。
    - 3M提供技术支持和售后服务,如有疑问可联系800-225-5373进行咨询。

    常见问题与解决方案


    - 问题1: 电缆在极端温度下表现如何?
    - 解答: 该电缆可在-20°C至+105°C范围内正常工作(USA标准),确保在不同环境条件下稳定运行。
    - 问题2: 如何处理电缆分支?
    - 解答: 电缆本身带有分段功能,可以方便地进行分支操作,但需注意在分支点进行适当的绝缘处理。

    总结和推荐


    3M™ Round, Shielded/Jacketed, Flat Cable以其优异的电磁干扰防护能力和广泛的适用范围,在电子设备连接领域具有显著优势。对于需要高性能电缆的应用场景,推荐使用这款电缆。

7100162455厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100162455数据手册

厂牌 PDF简要描述 下载
3M 3M 7100162455 7100162455数据手册

7100162455封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 171.0074 ¥ 1453.5629
5+ $ 160.7814 ¥ 1366.6419
10+ $ 153.5922 ¥ 1305.5337
25+ $ 150.5712 ¥ 1279.8552
50+ $ 147.6186 ¥ 1254.7581
100+ $ 144.723 ¥ 1230.1455
库存: 43
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1453.56
