929836-04-19

产品分类:
厂牌: 3M
产品描述:
供应商型号: 929836-04-19
供应商: 国内现货
标准整包数: 1
3M  929836-04-19

929836-04-19概述

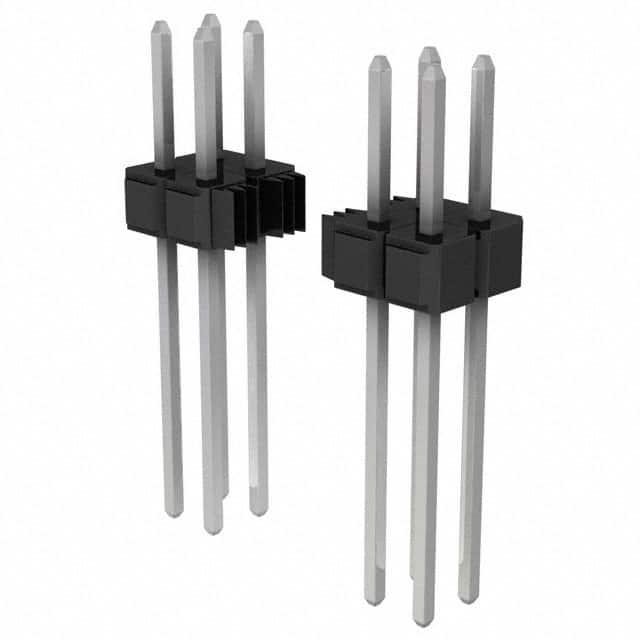

    3M™ Pin Strip Header 单双排焊接尾系列

    产品简介


    3M™ Pin Strip Header 是一种高品质的连接器系统,适用于多种电子设备和系统。它提供单排和双排两种配置,具有焊接尾结构(Straight & Right Angle)。该产品采用先进的塑料绝缘材料制造,能够适应波峰焊和红外线焊接工艺,确保可靠的电气连接。3M™ Pin Strip Header 主要用于需要高可靠性的电路板之间连接的应用场合,如工业控制、通信设备和消费电子产品。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀:
    - 底层:50 微英寸镍
    - 擦拭区域和焊尾:金、雾面锡或锡铅选项
    - 电流承载能力: 2.5 安培
    - 绝缘电阻: 在500VDC时大于5×10^9欧姆
    - 耐电压: 海平面处为1500VRMS
    - 温度范围: -40°C至+105°C
    - 工艺等级: 最大191°C(仅适用于PBT绝缘材料)

    产品特点和优势


    - 可堆叠设计: 支持堆叠安装,便于模块化设计。
    - 镀层选项: 提供金、雾面锡或锡铅三种镀层选择,满足不同需求。
    - 高温塑料: 使用高温塑料材料,适用于波峰焊和红外线焊接工艺。
    - 防焊高脚: 防焊高脚设计,避免在波峰焊过程中过度受热。
    - 板上针固位选项: 可选板上针固位功能,提高连接稳定性。

    应用案例和使用建议


    3M™ Pin Strip Header 在多种工业控制系统、通信设备及消费电子产品的电路板连接中广泛应用。为了确保最佳性能,建议在安装时严格遵循手册中的孔径推荐图案,并确保适当的焊接工艺参数。

    兼容性和支持


    该产品可与其他电子元件无缝配合,广泛应用于各种电路板。3M公司提供了详细的技术文档和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - Q: 如何确保焊接质量?
    - A: 应遵循手册中的推荐焊接工艺参数,使用适当的温度设置以确保良好的焊接效果。

    - Q: 是否可以随意剪裁针条长度?
    - A: 不建议随意剪裁双排部件,而单排部件可根据需要进行适当切割。

    总结和推荐


    3M™ Pin Strip Header 系列产品凭借其稳定可靠的性能、多样化的镀层选择及优良的设计,在工业和消费电子领域得到了广泛应用。其堆叠设计、高温塑料和多重镀层选择使其在复杂多变的应用环境中具备显著的优势。如果您正在寻找一款高效稳定的连接解决方案,这款产品无疑是一个值得考虑的选择。

929836-04-19参数

参数
长*宽*高 48.3mm(长度)*5.46mm(宽度)
安装方式 通孔安装
包装方式 散装

929836-04-19厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-04-19数据手册

厂牌 PDF简要描述 下载
3M 3M 929836-04-19 929836-04-19数据手册

929836-04-19封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.15 ¥ 26.2395
25+ $ 2.925 ¥ 24.3653
50+ $ 2.745 ¥ 22.8658
库存: 161
起订量: 20 增量: 1
交货地:
最小起订量为:5
合计: ¥ 131.19
