0 522 03

产品分类:
厂牌: LEGRAND

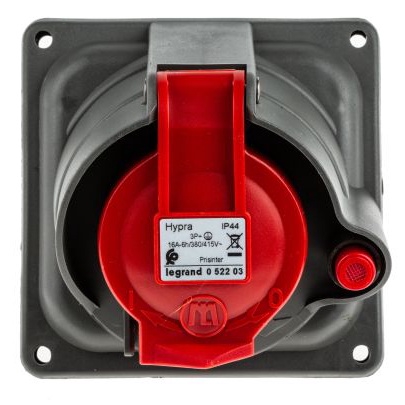

产品描述: Legrand 机械联锁插座, 3P+E, 插座, 可切换
供应商型号: 2122360
供应商: 欧时
标准整包数: 1
LEGRAND  0 522 03

0 522 03概述

    HYPRA Prisinter 16/32/63 A 技术手册解析

    1. 产品简介


    HYPRA Prisinter 16/32/63 A 是一种紧凑型插座开关系统,能够有效防止带载连接或断开操作,适用于多种电气应用场合。其设计可以替代原有的Martin Lunel Prisinter 16 A 和32 A 在面板上的安装,无需改变中央钻孔(除16 A 3P+N+E外)。该系列覆盖了16 A至63 A的电流范围,提供塑料和金属两种材料选项,确保了广泛的适用性和可靠性。

    2. 技术参数


    - 电气参数:Prisinter系列支持的电压范围为200 V / 250 V AC,400 V / 415 V AC;电流等级涵盖16 A、32 A和63 A。
    - 尺寸:详细尺寸见附表。不同型号的尺寸有所差异,具体参见尺寸表。
    - 工作温度:安装温度范围为-20°C到+40°C,运行温度范围为-20°C到+100°C。
    - 保护指数:IP 55(关闭状态)、IP 67/66-55(使用16/32 A弯头)。
    - 抗老化测试:温升7天80°C、盖子弹簧5000次开闭、密封材料老化10天70°C。
    - 锁止能力:手动操作16 A型号5000次,32 A和63 A型号各1000次手动开闭。
    - 耐受能力:AC1等级耐受力16 A、32 A、63 A分别为8.4 kW、16.8 kW、33 kW。
    - 材质耐腐蚀性:支持多种化学介质的耐腐蚀性测试。

    3. 产品特点和优势


    - 安全性高:通过将所有导电部分隔离,避免带负载连接和断开,大大提升了操作安全。
    - 通用性强:提供塑料和金属两种材质,覆盖16 A到63 A的电流需求。
    - 易于安装和扩展:Prisinter移动单元使得安装更加灵活,并且支持远程扩展。
    - 耐用性好:抗老化测试显示其出色的使用寿命。

    4. 应用案例和使用建议


    - 应用场景:适合用于工业、商业和家庭的配电系统中,特别是在需要高度安全性的环境中(如学校、健身房等公共场所)。
    - 使用建议:建议采用合适的Prisinter型号以适应不同的电流和电压要求。对于频繁操作的应用场合,考虑选择具备更高耐久性的型号。

    5. 兼容性和支持


    - 兼容性:HYPRA Prisinter系列产品兼容NFC 15-100标准和1988年11月14日颁布的相关法令。
    - 支持服务:厂商提供配套的配件,如锁具和辅助信号触点等,以增强产品功能。

    6. 常见问题与解决方案


    - Q: 如何增加IP防护等级?
    - A: 使用橡胶保护措施可以提升产品的防护等级。
    - Q: 需要进行多少次开闭测试才能满足认证标准?
    - A: Prisinter 16 A型号需要5000次,32 A和63 A型号需要各1000次开闭。

    7. 总结和推荐


    HYPRA Prisinter 16/32/63 A凭借其安全的设计、广泛的应用范围以及出色的耐用性,在众多电气应用中表现出色。鉴于其高效的安全保障和卓越的耐用性,强烈推荐在需要高可靠性和安全性的场合使用。
    该产品手册提供了详尽的技术细节和应用场景,使用户能够全面了解并正确使用HYPRA Prisinter系列产品。

0 522 03参数

参数
长*宽*高 115mm*115mm*132mm

0 522 03厂商介绍

Legrand是一家全球领先的电气和数字建筑基础设施专家,成立于1865年,总部位于法国。公司主要提供电气安装、信息网络、数据中心、楼宇自动化和能源管理系统等产品和服务。

Legrand的产品主要分为以下几类:
1. 电气安装:包括开关插座、电缆管理、配电系统等。
2. 信息网络:包括网络连接、数据中心、光纤布线等。
3. 楼宇自动化:包括照明控制、安全系统、能源管理等。
4. 能源管理:包括智能电网、太阳能发电、储能系统等。

Legrand的产品广泛应用于住宅、商业、工业、数据中心等各个领域,为客户提供安全、高效、智能的解决方案。

Legrand的优势在于:
1. 创新:公司持续投入研发,拥有众多专利技术。
2. 全球布局:在全球设有生产基地和销售网络,满足全球客户需求。
3. 质量:产品通过严格的质量控制,确保可靠性和耐用性。
4. 定制化:提供定制化的解决方案,满足客户的特定需求。

0 522 03数据手册

厂牌 PDF简要描述 下载
LEGRAND LEGRAND 0 522 03 0 522 03数据手册

0 522 03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 143.4402 ¥ 1212.0693
5+ $ 136.2662 ¥ 1151.4496
25+ $ 122.637 ¥ 1036.2829
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1212.06
