929850-01-20-10

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 20pin 2A 250nm 金 黑色 通孔安装 50.8mm(长度)*2.54mm(高度)
供应商型号: 19-929850-01-20-10-ND
供应商: Digi-Key
标准整包数: 1

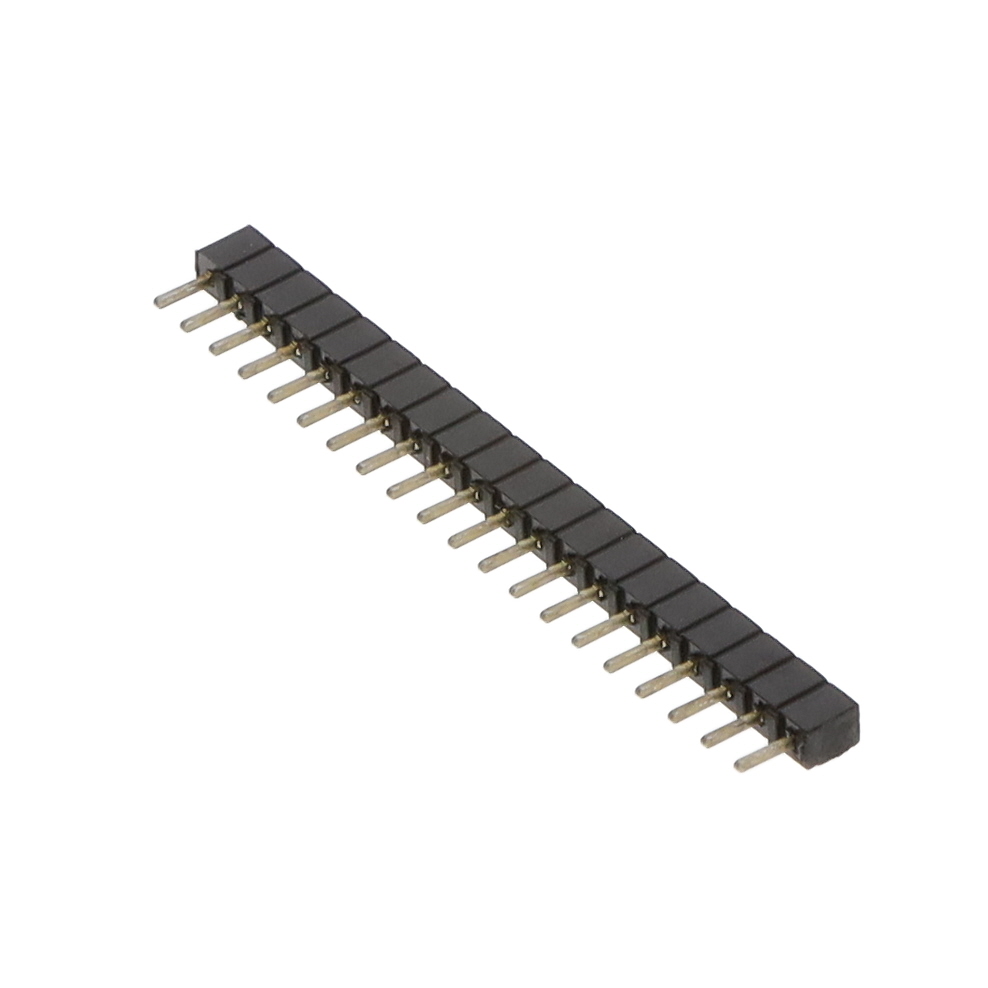

3M 矩形连接器 - 针座 - 插座/母插口 929850-01-20-10

929850-01-20-10概述

    3M™ Boardmount Socket 929系列技术手册解析

    产品简介


    3M™ Boardmount Socket 929 系列是一款适用于电路板安装的插接式插座,其针距为 0.100 英寸(2.54 毫米)及 0.100 英寸 x 0.100 英寸(2.54 毫米 x 2.54 毫米)。它具备多种接触点数量选择,可在一个或两个行上分别配置 1 到 40 个接触点和 2 到 80 个接触点。该产品主要用于各种需要连接不同电子模块的应用场合,例如工业自动化、通讯设备、医疗仪器等领域。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀层:
    - 底镀层:100 微英寸(2.54 微米)镍
    - 擦拭区厚度可选
    - 焊接尾部:铅锡合金或亚光锡(需参考订购信息)
    - 电流额定值:所有线路满载时最大电流为 2 安培(65°C 下)
    - 绝缘电阻:大于 5 x 10^9 欧姆(500V DC 下)
    - 耐压值:海平面处 1,500 V RMS
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:260°C(符合 J-STD-020C 标准,仅限 PBT 绝缘版本)

    产品特点和优势


    - 调谐叉接触设计:提供了卓越的机械稳定性和电气性能。
    - 焊料支脚:有助于生产过程中的波峰焊。
    - 可选板卡固定功能:增加了连接的稳固性。
    - 多排接触点选择:灵活适应不同的应用需求。
    - 高可靠性:通过多项严格的电气和环境测试,保证了产品的耐用性和可靠性。

    应用案例和使用建议


    3M™ Boardmount Socket 929 系列非常适合用于需要高度可靠和稳定的电路板连接场合。例如,在工业控制系统中,可以用来连接传感器和控制模块;在通信设备中,可以作为板级间的互连组件。使用建议包括:
    - 在安装过程中,确保焊接尾部正确焊接以避免短路。
    - 推荐与 .100 英寸(2.54 毫米)针距的插头配合使用。
    - 定期检查接触点,确保无腐蚀或氧化现象,以维持良好的电气性能。

    兼容性和支持


    3M™ Boardmount Socket 929 系列具有广泛的兼容性,可以与其他标准针距的插头和电缆进行连接。同时,3M 提供了详尽的技术支持和售后服务,确保客户能够获得最佳的使用体验和解决方案。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方法:检查接触点是否有腐蚀或氧化,重新清洁并焊接。
    2. 问题:温度超出范围
    - 解决方法:确保在规定的工作温度范围内使用,避免超过最高或最低温度限制。
    3. 问题:机械损坏
    - 解决方法:检查是否有明显的物理损伤,如有必要,请联系 3M 客服获取替换部件。

    总结和推荐


    3M™ Boardmount Socket 929 系列以其出色的电气性能和坚固耐用的设计,在多种应用环境中表现出色。特别是其高电流额定值和宽温度范围使得其特别适合于工业和通信设备中。如果您正在寻找一款高性能且可靠的电路板连接解决方案,强烈推荐使用这款产品。

929850-01-20-10参数

参数
防护等级 -
针脚数 20pin
类型 Push-Pull,Receptacle
间距-配接 2.54mm
触头镀层 - 配接
颜色 黑色
排数 1
额定电流 2A
触头镀层厚度 - 配接 250nm
长*宽*高 50.8mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929850-01-20-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929850-01-20-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929850-01-20-10 929850-01-20-10数据手册

929850-01-20-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5056 ¥ 21.1723
36+ $ 2.0634 ¥ 17.4358
库存: 292
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.17
直接购买
加入购物车
