929870-01-04-10

厂牌: 3M
产品描述: 插座 2.54mm 1 4pin 1A 250nm 金 黑色 支架安装,通孔安装 10.16mm(长度)*2.54mm(高度)
供应商型号: 929870-01-04-10
供应商: 国内现货
标准整包数: 1

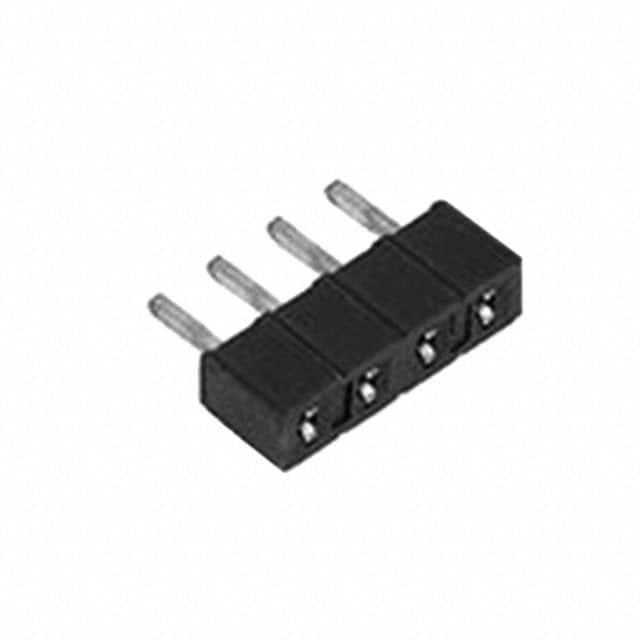

3M 矩形连接器 - 针座 - 插座/母插口 929870-01-04-10

929870-01-04-10概述

    3M™ Boardmount Socket 技术手册解析

    产品简介


    3M™ Boardmount Socket 是一款专为板级连接设计的低轮廓插座,属于 929 系列。该系列产品广泛应用于需要高密度连接的应用场合,如计算机、通讯设备及工业自动化系统等。该插座采用直插式设计,带有焊接尾端,具有优异的电气特性和机械稳定性,确保了可靠的电连接。

    技术参数


    以下是 3M™ Boardmount Socket 的关键技术和电气参数:
    - 材料: 玻璃纤维填充聚对苯二甲酸丁酯(PBT)或高温尼龙
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层:
    - 基底镀层:100 μ″ [2.54 μm] 镍
    - 擦拭区镀层:金、锡铅或哑光锡
    - 焊接尾端:锡铅或哑光锡
    - 电流容量: 1A
    - 绝缘电阻: 大于 1 × 10^9 Ω 在 500 VDC 下
    - 耐压: 1000 Vrms 在海平面条件下
    - 温度范围: -40°C 至 105°C
    - 工艺等级: 260°C(仅适用于高温尼龙版本),单次通过,符合 J-STD-020C 标准;PBT 绝缘子版本最大成型温度 191°C(仅适用于波峰焊工艺)
    - 接触数量: 1 至 36 个
    - 尺寸: A 尺寸(02 至 36)范围从 0.20 英寸到 3.60 英寸(即 5.08 mm 到 91.44 mm)

    产品特点和优势


    - 低轮廓设计: 允许板级堆叠,间距最小可达 0.150 英寸(约 3.81 mm),有助于提高空间利用率。
    - 调谐叉接触设计: 提供良好的插拔力,增强电气可靠性。
    - 焊接脚支撑: 有助于波峰焊接过程,简化生产流程。
    - 材料与环境适应性: 采用阻燃材料,符合 UL 94V-0 标准,适用温度范围广,确保产品在恶劣环境下的稳定运行。
    - 化学合规性: 符合欧盟 RoHS 指令,并提供详细的化学成分声明。

    应用案例和使用建议


    3M™ Boardmount Socket 主要用于板级电路连接,适合多种工业应用场景,例如:
    - 计算机主板连接
    - 通讯设备接口
    - 工业自动化控制系统
    使用建议:
    - 设计注意事项: 在安装时需注意推荐的孔径和安装方式,避免焊接过程中造成过度热应力。
    - 维护保养: 定期检查接触区域是否有氧化或磨损现象,必要时更换部件以保证电气性能。

    兼容性和支持


    该产品兼容市面上大多数标准尺寸的插针头,可以与多种焊接尾端兼容。制造商提供详尽的技术支持文档和保修服务,确保用户能够获得全面的技术支持。

    常见问题与解决方案


    1. 问题:插针过长导致短路
    - 解决方法: 确保插针长度不超过 0.101 英寸(约 2.57 mm),并根据制造商的推荐安装图进行操作。
    2. 问题:焊接不良导致连接不稳定
    - 解决方法: 使用推荐的焊接温度和时间,遵循波峰焊接工艺标准进行操作。

    总结和推荐


    综上所述,3M™ Boardmount Socket 929 系列在电气特性和机械稳定性方面表现出色,尤其适合高密度板级连接需求。其低轮廓设计、卓越的焊接兼容性和化学合规性使其成为许多工业应用的理想选择。对于追求可靠连接解决方案的设计工程师和采购人员,这款产品值得考虑和推荐。

929870-01-04-10参数

参数
针脚数 4pin
额定电流 1A
颜色 黑色
触头镀层 - 配接
防护等级 -
排数 1
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
类型 插座
长*宽*高 10.16mm(长度)*2.54mm(高度)
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

929870-01-04-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929870-01-04-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929870-01-04-10 929870-01-04-10数据手册

929870-01-04-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0625 ¥ 17.325
库存: 698
起订量: 24 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.32
直接购买
加入购物车
