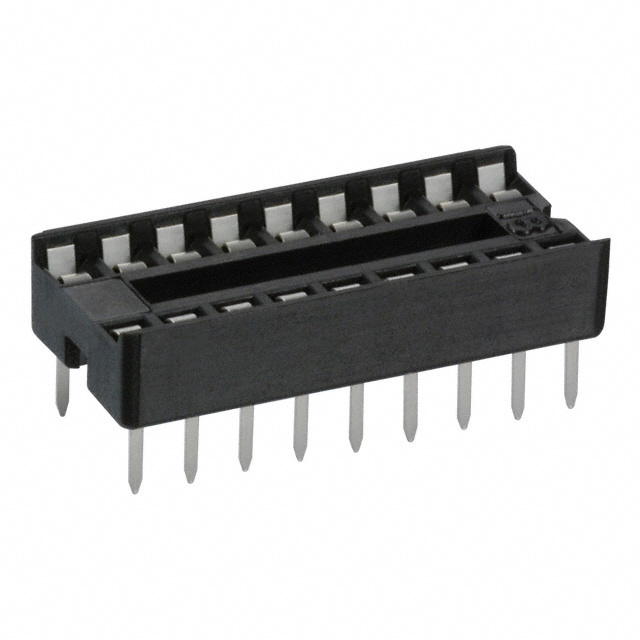

4818-3000-CP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn DIP Socket SKT 18 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: 517-4818-3000-CP
供应商: Mouser
标准整包数: 1
3M 用于IC/晶体管的插座 4818-3000-CP

4818-3000-CP概述

    3M™ DIP Socket 技术手册解析

    1. 产品简介


    产品名称: 3M™ DIP Socket Stamped and Formed, Dual-Wipe 4800 系列
    基本功能: 该插座主要用于插接双排直插式集成电路(DIP IC),支持可靠的电连接。具有高接触压力设计,能提供稳定的信号传输和长寿命使用。
    应用领域: 广泛应用于消费电子、工业控制、通信设备、医疗电子以及航空航天等领域。

    2. 技术参数


    | 参数类别 | 规格 |

    | 物理特性 | 标记绝缘材料:聚酯玻璃填充;阻燃等级:UL 94V-0;颜色:黑色 |
    | 接触材料 | 磷青铜,镍镀层(≥35µ")表面镀锡(≥135µ") |
    | 插入力 | 每个触点最大 340g |
    | 拔出力 | 每个触点最小 80g |
    | 针脚尺寸 | 直径:0.010"-0.011"(2.54mm-2.77mm)长度:0.100"-0.130"(2.54mm-3.30mm) |
    | 安装孔径 | φ0.035"-φ0.043"(0.90mm-1.10mm) |
    | 工作温度范围 | -25°C 至 +85°C |
    | 最大焊接温度 | 260°C(波峰焊接,禁止回流焊工艺) |
    | 电流承载能力 | 1A |
    | 绝缘电阻 | 5,000MΩ @ 500VDC |
    | 耐电压 | 100VAC(1分钟测试) |

    3. 产品特点和优势


    - 可靠连接: 采用双重叶片高接触压力设计,确保长期稳定运行。
    - 自动化兼容: 支持自动插入设备,提升生产效率。
    - 灵活配置: 可堆叠式设计(侧面及端面堆叠),满足多样化安装需求。
    - 环保合规: 符合RoHS标准,满足现代环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车ECU模块中用于快速原型开发和调试,便于插拔操作。
    - 用于医疗设备内部信号传输,保证高可靠性。
    使用建议:
    - 避免使用回流焊工艺,改用波峰焊以保护塑料材质。
    - 定期检查插针是否有氧化现象,及时清洁维护。
    - 在高湿度环境中使用时,可考虑额外密封处理。

    5. 兼容性和支持


    - 兼容性: 适用于所有标准DIP封装芯片,包括0.300英寸及0.600英寸行间距的型号。
    - 支持服务: 提供在线技术支持,客户可访问官网获取详细文档和技术指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针接触不良 | 检查针脚尺寸是否匹配并调整紧固力 |
    | 插座外观变色 | 检查焊接温度是否超过上限,调整焊接参数 |
    | 长期使用后失效 | 替换全新插座,避免老化带来的风险 |

    7. 总结和推荐


    综合评估:
    3M™ DIP Socket 系列凭借高可靠性、自动化兼容性和环保设计,在行业内具有显著的竞争优势。特别适合需要频繁插拔和高温工作的应用场景。
    推荐结论:
    对于追求高品质和高性能的用户而言,这款插座是理想选择。建议优先采购,并结合具体需求选择合适型号。
    如需进一步咨询,请拨打技术支持热线:800-225-5373 或访问官网:[www.3Mconnector.com](http://www.3Mconnector.com)。

4818-3000-CP参数

参数
长*宽*高 22.73mm(长度)*10.16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
