929870-01-03-10

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 3pin 1A 250nm 金 黑色 通孔安装
供应商型号: Q-929870-01-03-10
供应商: 期货订购
标准整包数: 1296

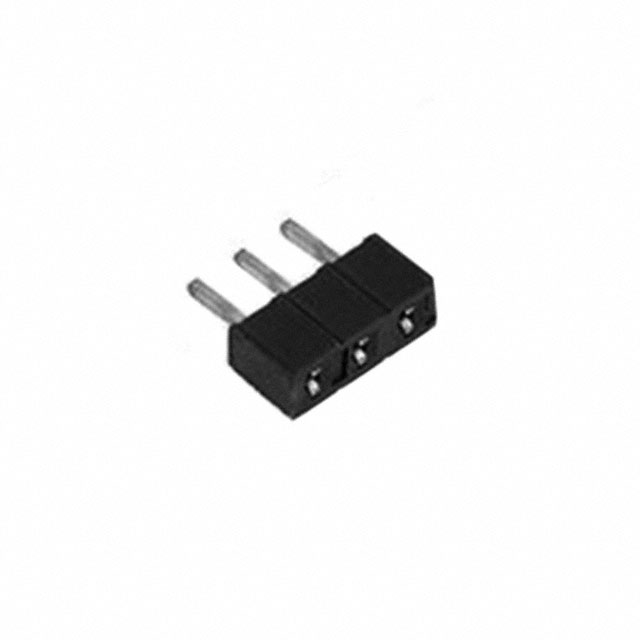

3M 矩形连接器 - 针座 - 插座/母插口 929870-01-03-10

929870-01-03-10概述

    3M™ Boardmount Socket .100" Low Profile, Straight, Solder Tails 929 系列

    1. 产品简介


    3M™ Boardmount Socket 是一款适用于电子设备的板载插槽插座,主要用于实现电子元器件间的可靠连接。该系列的特点是低轮廓设计,允许最短间距为0.150英寸的电路板堆叠。其接触材料为铜合金,并可根据需求选择镀金、镀锡铅或镀纯锡等多种表面处理方式。此外,该系列产品拥有从2至36个接触点的多种配置选项,以满足不同的应用需求。

    2. 技术参数


    | 参数项 | 描述 |
    | :: | :: |
    | 材料 | 玻璃纤维填充聚对苯二甲酸丁二醇酯(PBT)或高温尼龙 |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 表面处理 | 100 μ″镍(底层),金、锡铅或纯锡镀层(接触区域) |
    | 焊接尾部 | 锡铅或纯锡 |
    | 标记 | 无 |
    | 电流承载能力 | 1 安培 |
    | 绝缘电阻 | ≥ 1×10^9 Ω(500V DC)|
    | 耐压 | 海平面条件下 1000 Vrms |
    | 温度范围 | -40°C 至 105°C |
    | 制程等级 | 260°C(仅高温尼龙版本,单次过波峰焊),191°C(仅PBT绝缘体版本,焊接波峰工艺) |

    3. 产品特点和优势


    - 低轮廓设计:最短间距可达0.150英寸,有利于高密度电路板堆叠。
    - 可选镀层:提供镀金、镀锡铅或纯锡三种镀层选择,以适应不同应用场合的需求。
    - 多点接触:提供2至36个接触点的选择,能够满足广泛的应用需求。
    - 焊接脚站:有助于生产过程中的波峰焊工艺,提高生产效率。
    - 合规性:符合欧盟RoHS及中国RoHS标准要求,确保产品安全环保。

    4. 应用案例和使用建议


    3M™ Boardmount Socket 广泛应用于各种电子设备中,例如计算机主板、服务器、网络设备和工业控制设备等。在实际应用中,建议在设计电路板布局时考虑低轮廓设计的优势,从而最大限度地提高空间利用率。同时,在选择接触材料和镀层时,根据具体应用需求进行合理选择,确保长期可靠运行。

    5. 兼容性和支持


    3M公司提供了全面的技术支持和售后服务,包括详细的技术文档、用户指南和常见问题解答等。此外,3M还提供定期的产品更新和技术培训服务,帮助客户及时了解最新的技术和产品信息。

    6. 常见问题与解决方案


    - 问题1:插槽插座无法正常工作
    - 解决方法:检查接触点是否有足够的清洁度,确保没有氧化物或其他污染物阻碍电流流通。
    - 问题2:插槽插座过热
    - 解决方法:检查电路设计是否存在过流情况,确保电路负载在安全范围内。
    - 问题3:接触不良
    - 解决方法:检查插头和插座之间的对齐情况,确保接触良好。必要时更换插头或插座。

    7. 总结和推荐


    总体而言,3M™ Boardmount Socket .100" Low Profile, Straight, Solder Tails 929 系列是一款性能优异、可靠性高的板载插槽插座产品。其独特的低轮廓设计、多样化的接触材料选择以及严格的质量控制,使其成为各种电子设备的理想选择。强烈推荐此产品用于需要高密度电路板堆叠和可靠连接的电子系统中。

929870-01-03-10参数

参数
间距-配接 2.54mm
颜色 黑色
防护等级 -
额定电流 1A
排数 1
触头镀层厚度 - 配接 250nm
类型 Push-Pull,Receptacle
触头镀层 - 配接
针脚数 3pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929870-01-03-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929870-01-03-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929870-01-03-10 929870-01-03-10数据手册

929870-01-03-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1296+ $ 1.4849 ¥ 12.3249
库存: 1296000
起订量: 1296 增量: 1296
交货地:
最小起订量为:1296
合计: ¥ 15973.07
