5130-B7A2PL

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 30pin 1A 760nm 金 灰色 通孔安装
供应商型号: 517-5130-B7A2PL
供应商: Mouser
标准整包数: 1

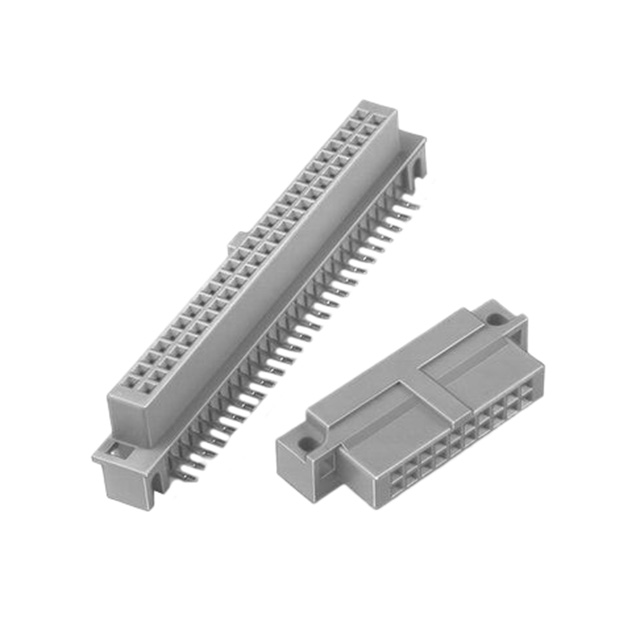

3M 矩形连接器 - 针座 - 插座/母插口 5130-B7A2PL

5130-B7A2PL概述

    3M™ Polarized Boardmount Socket 5100 系列:产品技术手册

    产品简介


    3M™ Polarized Boardmount Socket 5100 系列是一种适用于电路板的极化连接器,专为满足电子设备对稳定性和可靠性要求而设计。它采用直角焊接尾部设计,支持中心凸起的极化方式,并可选配锁定插头。该产品广泛应用于各种电子设备中,如消费电子、工业控制和通信系统等领域。

    技术参数


    - 绝缘材料:玻璃纤维填充聚对苯二甲酸乙二醇酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 触点材料:铜合金
    - 触点电镀:底镀镍 2 微米,顶部镀金 0.3 微米
    - 焊接尾部:镀金
    - 标记:3M标志、产品识别号和方向三角形
    - 电流额定值:1A
    - 绝缘电阻:> 1 × 10^9 Ω 在 500 VDC
    - 耐压强度:1,000 VRMS 在海平面
    - 温度范围:-55°C 到 +105°C
    - 工艺温度:最大绝缘体温度 191°C(仅适用于波峰焊接工艺)

    产品特点和优势


    - 中心凸起极化:确保连接器正确对齐,防止错误插入。
    - 标准低轮廓外壳:与通用低轮廓插头匹配,提供更好的机械稳定性。
    - 标识清晰:每个零件上都有产品编号,便于识别。
    - 可选锁定插头:增强连接器的固定性,提高稳定性。
    - RoHS合规:符合欧盟环保标准,减少有害物质。

    应用案例和使用建议


    该连接器广泛应用于需要高可靠性的电子设备中。例如,在工业控制系统中,该连接器可以用于电路板间的信号传输,保证系统的稳定运行。在消费电子产品中,如智能电视和家用电器,它可用于电源和信号连接。
    使用建议:
    - 确保使用与之配套的 2.54 mm x 2.54 mm 低轮廓插头。
    - 注意,不建议使用 4600 系列插头时配备解锁机构。
    - 在组装过程中,应避免过度施力,以防止损坏连接器结构。

    兼容性和支持


    该连接器设计用于与标准低轮廓外壳插头配合使用。厂商提供详细的技术支持,如有任何问题,可以通过电话或官方网站联系。

    常见问题与解决方案


    - Q: 如何检查连接器是否正确安装?
    - A: 检查连接器上的方向三角形是否对齐,并确认触点完全嵌入插座。

    - Q: 如何判断连接器是否需要更换?
    - A: 观察连接器是否有明显的物理损坏,如变形或磨损,或者测试其电气性能是否下降。

    总结和推荐


    3M™ Polarized Boardmount Socket 5100 系列是一款高性能的电子元器件,具备多种独特的优势,特别是在高可靠性要求的应用场景中表现出色。推荐使用该产品,特别是对于需要频繁插拔且需保证连接稳定性的场合。此外,该产品还具有较好的性价比,是市场上同类产品的优秀选择。

5130-B7A2PL参数

参数
颜色 灰色
间距-配接 2.54mm
针脚数 30pin
排数 2
触头镀层厚度 - 配接 760nm
额定电流 1A
类型 Push-Pull,Receptacle
防护等级 -
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

5130-B7A2PL厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

5130-B7A2PL数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 5130-B7A2PL 5130-B7A2PL数据手册

5130-B7A2PL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.3175 ¥ 120.9829
10+ $ 10.962 ¥ 92.6289
100+ $ 9.7092 ¥ 82.0427
200+ $ 8.6835 ¥ 73.3756
500+ $ 8.4315 ¥ 71.2462
1000+ $ 8.022 ¥ 67.7859
库存: 37
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 120.98
直接购买
加入购物车
