929852-01-06-10

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 12pin 2A 250nm 金 黑色 通孔安装 15.24mm(长度)*5.08mm(高度)
供应商型号: 929852-01-06-ND
供应商: Digi-Key
标准整包数: 1

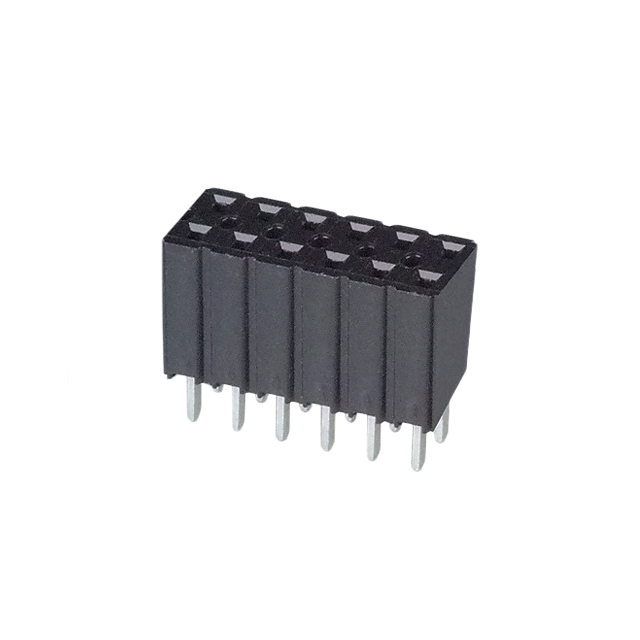

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-06-10

929852-01-06-10概述

    3M™ Boardmount Socket .100" and .100" × .100" Straight, Solder Tails 929 系列产品技术手册

    1. 产品简介


    3M™ Boardmount Socket 是一款专为板载连接设计的产品,适用于电子设备中信号传输的关键环节。此系列产品包括单行 1 到 40 接触点和双行 2 到 80 接触点,广泛应用于各类电子设备,如计算机主板、服务器系统及通讯设备等领域。3M 公司提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    2. 技术参数


    - 接触材料:铜合金
    - 绝缘体材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触点镀层:底部镀镍(100 μ" [2.54 μm]),表面镀锡铅或镀硬锡(视订购信息)
    - 额定电流:每条线路在 65°C 最大环境温度下最大 2 安培
    - 绝缘电阻:大于 5 × 10^9 Ω (500 VDC)
    - 耐压能力:1,500 VRMS (海平面)
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C(按 J-STD-020C,仅限 PBT 绝缘版本)

    3. 产品特点和优势


    - 调谐叉接触设计:这种设计增强了连接的稳定性和可靠性。
    - 焊柱设计:有助于生产波峰焊接过程中的顺利操作。
    - 可选的板固定功能:提高安装稳定性。
    - RoHS合规性:符合环保标准,降低对环境的影响。

    4. 应用案例和使用建议


    这些插槽常用于计算设备和通讯设备中,以实现不同电路板之间的信号传输。建议将它们安装在具有良好通风条件的环境中,避免过热影响使用寿命。对于需要更高稳定性的场合,可以考虑添加板固定功能。

    5. 兼容性和支持


    3M™ Boardmount Socket 可与 .100" x .100" 针式条形接头 (929系列和2300系列) 搭配使用。厂商提供一系列定制选项,包括不同的镀层、数量以及安装方式,满足多样化的应用需求。此外,3M 提供全面的技术支持和售后服务,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    - 问题:安装后插槽不稳定
    - 解决办法:检查并确认是否正确安装板固定功能;如果未安装,建议补充安装板固定件。
    - 问题:耐压能力不足
    - 解决办法:确保环境温度在 65°C 以内,必要时进行冷却处理。

    7. 总结和推荐


    3M™ Boardmount Socket .100" 和 .100" x .100" 直针尾 929 系列产品是一款高性能、高可靠性的电子元件,适合各种应用场合。其独特的调谐叉接触设计和多种安装选项使其在市场上具有显著的竞争优势。强烈推荐给需要高质量板载连接解决方案的应用场景。

929852-01-06-10参数

参数
类型 Push-Pull,Receptacle
防护等级 -
触头镀层 - 配接
颜色 黑色
间距-配接 2.54mm
额定电流 2A
排数 2
触头镀层厚度 - 配接 250nm
针脚数 12pin
长*宽*高 15.24mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929852-01-06-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-06-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-06-10 929852-01-06-10数据手册

929852-01-06-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2616 ¥ 27.5605
10+ $ 2.8496 ¥ 23.8476
100+ $ 2.5104 ¥ 21.0085
500+ $ 2.1338 ¥ 17.857
1000+ $ 1.82 ¥ 15.2309
5000+ $ 1.6317 ¥ 13.6553
库存: 9897
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.56
