4832-6000-CP

产品分类: 用于IC/晶体管的插座
厂牌: 3M

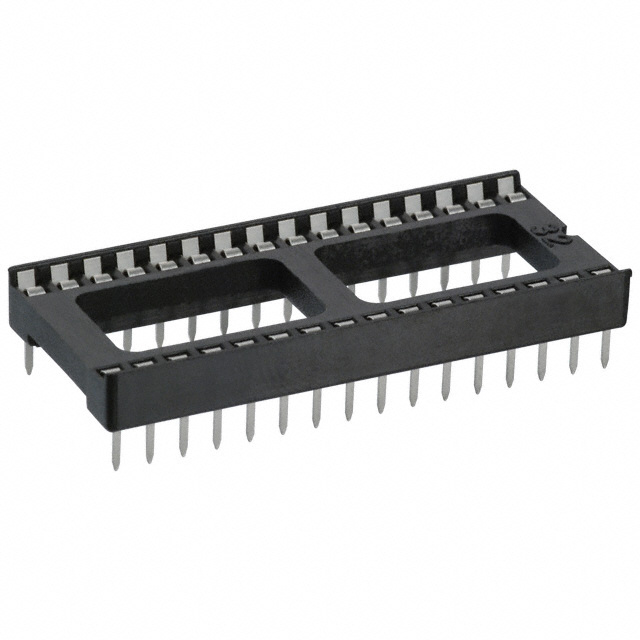

产品描述: Conn DIP Socket SKT 32 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: 2672309
供应商: 海外现货
标准整包数: 10
3M 用于IC/晶体管的插座 4832-6000-CP

4832-6000-CP概述

    3M™ DIP Socket 技术手册解读

    1. 产品简介


    3M™ DIP Socket 是一种适用于双列直插式封装(DIP)的插座,主要功能是提供一个可靠的电气连接点,用于将集成电路(IC)或其他电子组件安装到电路板上。该产品采用冲压成型技术和双擦拭设计(Dual-Wipe),可确保高可靠性及长时间的耐用性。广泛应用于消费电子、工业控制、通信设备等多个领域。

    2. 技术参数


    | 参数 | 描述 |

    | 插拔力 | 插入力:每接触点最大340克,拔出力:每接触点最小80克 |
    | 接触材料 | 磷青铜 |
    | 表面镀层 | 最小135微英寸(3.43微米)哑光锡 |
    | 载流能力 | 1安培 |
    | 绝缘电阻 | 5000兆欧,500伏直流 |
    | 耐电压 | 100伏交流,持续1分钟 |
    | 温度范围 | 工作温度:-25°C至+85°C |
    | 防火等级 | UL 94V-0级 |
    | 符合标准 | RoHS合规,详情见官网 “RoHS Compliance”部分 |

    3. 产品特点和优势


    - 双叶高压缩接触设计:确保了更稳定的连接和更高的可靠性。
    - 自动插入选项:与大多数插入设备兼容,提升了生产效率。
    - 端口堆叠:侧向和端向堆叠设计,便于紧凑布局。
    - 符合RoHS标准:无铅环保,满足当前法规要求。

    4. 应用案例和使用建议


    该产品广泛应用于消费电子产品、工业控制系统以及通信设备中。例如,在制造某款家电产品时,工程师们使用这种插座来安装IC芯片,以实现电路板上的可靠连接。使用时需要注意插入和拔出力的要求,避免过度施力造成损坏。此外,焊接工艺仅限于波峰焊,不适合回流焊过程,因此需谨慎选择合适的组装方法。

    5. 兼容性和支持


    - 兼容性:支持DIP封装的标准尺寸,可以与市面上大多数同类产品兼容。
    - 技术支持:如需更多技术支持或订购信息,请访问公司官网或拨打技术支持热线800-225-5373。

    6. 常见问题与解决方案


    1. 问:插拔力过大如何处理?
    - 答:确保正确插入,检查是否有异物阻碍,并确保接触面清洁。

    2. 问:耐电压测试失败怎么办?
    - 答:检查安装位置是否正确,绝缘材料是否有损坏,重新焊接或更换新件。

    7. 总结和推荐


    3M™ DIP Socket凭借其高可靠性、易于操作和符合RoHS标准的优势,使其在多个应用领域内具有显著的市场竞争力。尽管初期投入成本相对较高,但其稳定性和长寿命能为最终产品带来更高的附加值。对于需要高质量电气连接的应用场合,强烈推荐使用此产品。

4832-6000-CP参数

参数
长*宽*高 40.51mm*17.78mm*17.78mm
安装方式 通孔安装
零件状态 在售
包装方式 管装
