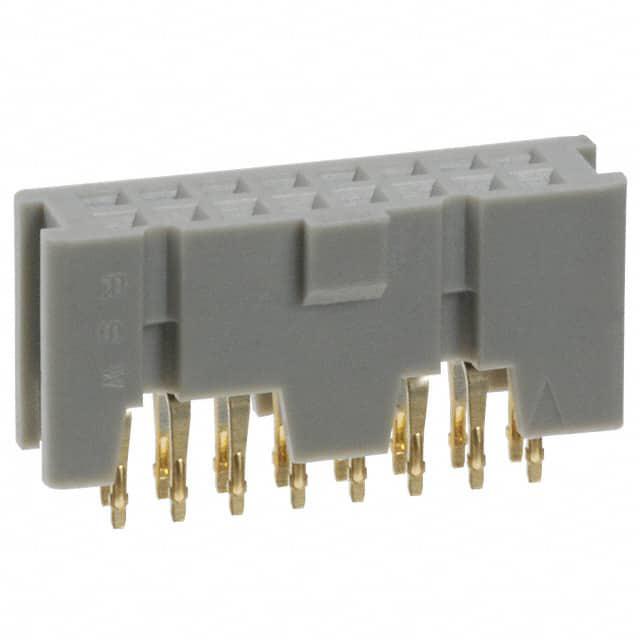

8516-4500PL

厂牌: 3M
产品描述: 3M 2.54mm间距16p双排排母 排母条, 8500系列, 直向, 通孔
供应商型号: UA-8516-4500PL
供应商: 海外现货
标准整包数: 1
3M 矩形连接器 - 针座 - 插座/母插口 8516-4500PL

8516-4500PL概述

    3M™ Polarized Boardmount Socket 技术手册解析

    产品简介


    3M™ Polarized Boardmount Socket 是一款专为板级连接设计的插座。它具备中心凸起极化功能,能与低轮廓封闭式插头完美匹配。此系列插座还提供了可选的关键插件,以确保正确的连接方向。主要应用领域包括消费电子、工业自动化和通信设备。

    技术参数


    以下是3M™ Polarized Boardmount Socket的技术规格:
    - 物理特性:
    - 材料:玻璃纤维填充聚酯(PBT)
    - 火焰等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - 表面镀层:2μm镍
    - 接触表面镀金:0.3μm
    - 焊尾镀金:金闪
    - 标记:3M标志、产品识别号和定向三角形
    - 电气特性:
    - 电流额定值:1A
    - 绝缘电阻:≥ 1×10^9 Ω(500VDC条件下)
    - 耐压强度:1000VRMS(海平面)
    - 环境特性:
    - 温度范围:-55°C至105°C
    - 加工等级:波峰焊接260°C,10秒;烙铁焊接390°C,3秒
    - UL文件号:E680803

    产品特点和优势


    3M™ Polarized Boardmount Socket 的主要特点和优势如下:
    - 中心凸起极化:确保准确的连接方向,减少误配风险。
    - 可选关键插件:提供额外的安全措施,防止错误安装。
    - UL 94V-0阻燃等级:保证在高温条件下的安全性和可靠性。
    - 兼容多种应用:适用于低轮廓封闭式插头和特定系列的插针连接器。

    应用案例和使用建议


    3M™ Polarized Boardmount Socket 在消费电子、工业自动化和通信设备等领域有广泛应用。例如,在汽车电子系统中,这类插座可以用于各种传感器的连接,确保信号传输的稳定性和安全性。
    使用建议:
    - 为了确保最佳性能,建议严格按照制造商的指引进行焊接操作。
    - 使用过程中应注意定期清洁插座,避免灰尘积累影响接触性能。

    兼容性和支持


    3M™ Polarized Boardmount Socket 可以与2.54 mm × 2.54 mm的低轮廓封闭式插头及4600系列插针连接器配合使用。厂商提供全面的技术支持和售后服务,如有任何疑问,可以通过技术支持热线获取帮助。

    常见问题与解决方案


    1. Q: 插座在高温环境下是否稳定?
    - A: 是的,此插座能够在高达105°C的温度下保持稳定运行。

    2. Q: 如何正确安装该插座?
    - A: 请参考产品说明书中的安装指南,并确保使用正确的工具和焊接工艺。

    3. Q: 如何清洁插座以确保最佳性能?
    - A: 可以使用压缩空气或专用清洁剂轻轻吹洗和清洁插座内部。

    总结和推荐


    综上所述,3M™ Polarized Boardmount Socket 是一款高性能、高可靠性的板级连接解决方案。它具有优异的极化功能、耐温能力和广泛的适用范围,是各类电子设备的理想选择。强烈推荐该产品,尤其是对安全性要求较高的应用场合。

8516-4500PL参数

参数
颜色 灰色
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 300nm
额定电流 1A
排数 2
类型 Push-Pull,Receptacle
针脚数 16pin
长*宽*高 25.9mm(长度)*7.1mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装
