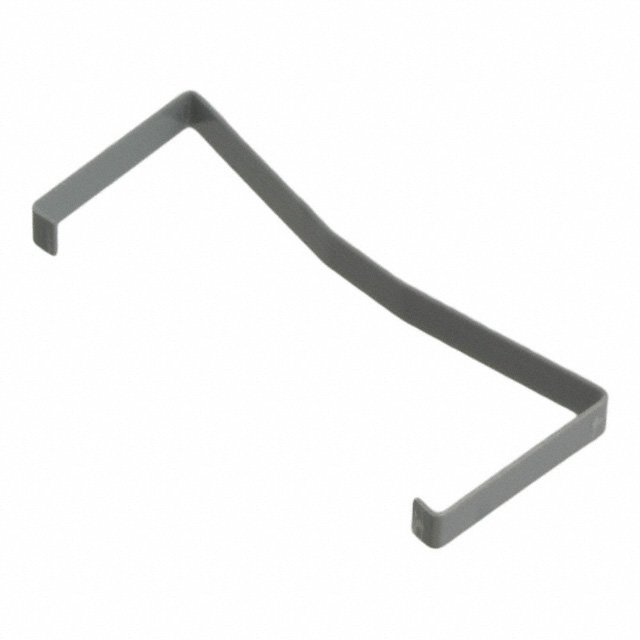

3505-8120

产品分类: 矩形连接器 - 配件
厂牌: 3M
产品描述: 20pin Retainer Clip 2500 Series 固定安装 13.5mm(长度)*13.5mm(宽度)
供应商型号: TU-3505-8120
供应商: 海外现货
标准整包数: 100
3M 矩形连接器 - 配件 3505-8120

3505-8120概述

    3MTM Four-Wall Header, 2500 Series

    产品简介


    3MTM Four-Wall Header, 2500系列是一种表面贴装式(Surface Mount Technology, SMT)连接器,适用于直角和通孔安装。它具有低轮廓设计,旨在为各种电子产品提供稳定的电气连接。这款连接器广泛应用于工业控制、通信设备、医疗设备和消费电子等领域。

    技术参数


    物理特性:
    - 尺寸:0.100英寸 x 0.100英寸(2.54毫米 x 2.54毫米)
    - 材料:绝缘体采用玻璃填充聚酯(PCT),接触件采用铜合金并镀金。
    - 颜色:黑色
    - 极化:通过多个槽位实现
    - 防错设计:带有中心槽位以防止误插入,缩短插入时间
    - 焊接尾部:提供多种厚度选择
    - 包装:可选带状及卷盘式包装
    电气特性:
    - 温度范围:-55°C至105°C
    - 工艺耐温:符合J-STD-020C标准,单次过回流焊260°C
    - 湿度敏感度:等级1(符合J-STD-020C标准)
    - 电流额定值:单个触点可承载最大5.00A电流;六个触点承载最大3.00A电流;所有触点承载最大1.75A电流
    - 电压耐受性:1,000VRMS(海平面)
    - 绝缘电阻:大于1 × 10^9 欧姆(在500VDC下)
    环境特性:
    - 阻燃等级:UL94V-0

    产品特点和优势


    - 低轮廓设计:节省空间,适合紧凑型电路板设计。
    - 中心槽极化:有效防止错误插入,提高装配效率。
    - 多槽极化:增强与竞争产品极化的兼容性。
    - 可选锁紧夹:提升振动环境下连接的可靠性。
    - 高耐温绝缘体:适配无铅焊接操作。
    - 通孔版本适用于回流焊:采用“膏在孔内”技术。
    - 直角版本的暴露焊尾:易于清洁,减少维修成本。
    - 直插表面贴装版本:方便组装。

    应用案例和使用建议


    这款连接器可广泛应用于各种工业控制系统、通信设备和消费电子产品中。例如,在机器人控制器或工业自动化设备中,这种连接器可以提供稳定的电气连接。为了确保最佳效果,在安装时建议按照推荐的焊盘布局进行,以保证足够的电气性能和机械稳定性。

    兼容性和支持


    该产品与其他常见的SMT连接器兼容,可用于现有电子设备的设计升级。制造商提供全面的技术支持和售后服务,包括快速响应的技术咨询、详细的产品规格文档和在线资源。用户可以通过访问公司官网或联系客户服务热线获取更多信息和支持。

    常见问题与解决方案


    Q: 插入时接触不良怎么办?
    A: 确保正确对齐连接器极化槽,并检查是否有任何残留物或杂质阻碍了接触。
    Q: 如何确保焊接质量?
    A: 遵循推荐的焊接温度曲线,确保焊料充分熔化并与焊盘完全接触。检查焊接后的外观,确保没有虚焊或短路现象。

    总结和推荐


    3MTM Four-Wall Header, 2500系列连接器凭借其低轮廓设计、高可靠性和广泛的应用范围,在同类产品中脱颖而出。推荐给需要高效、稳定电气连接的电子设计师和工程师。其多样化的配置选项使其成为各种应用场景的理想选择。

3505-8120参数

参数
针脚数 20pin
配件类型 Retainer Clip
配套使用/相关产品 2500 Series
长*宽*高 13.5mm(长度)*13.5mm(宽度)
安装方式 固定安装
应用等级 工业级
零件状态 在售
包装方式 散装
