929852-01-02-10

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 4pin 2A 250nm 金 黑色 通孔安装
供应商型号: 929852-01-02-ND
供应商: Digi-Key
标准整包数: 1

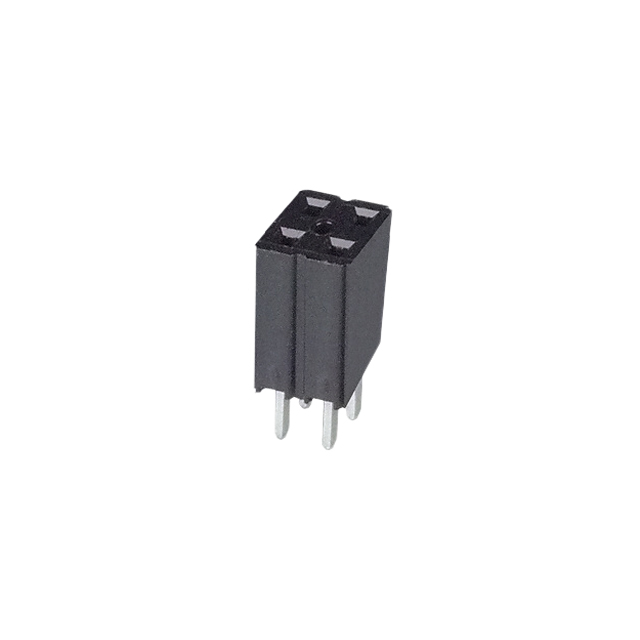

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-02-10

929852-01-02-10概述

    3M™ Boardmount Socket .100" 和 .100" × .100" 直插式焊尾 929 系列技术手册

    产品简介


    3M™ Boardmount Socket .100" 和 .100" × .100" 直插式焊尾 929 系列是一种高可靠性、高性能的板载插座。该系列插座主要用于电路板之间的连接,适用于多种电子设备和系统。产品包括单排和双排两种配置,单排可提供1至40个触点,双排则可提供2至80个触点。该系列特别适合在需要高密度连接的应用中使用。

    技术参数


    - 接触材料:铜合金
    - 绝缘材料:玻璃填充聚酯(PCT),阻燃等级为UL 94V-0
    - 接触镀层:底层为镍,厚度100μ英寸(2.54μm);表面镀金或镀锡
    - 电流额定值:所有线路同时通电时,最大电流为2安培,环境温度不超过65°C
    - 绝缘电阻:≥5×10⁹Ω(500VDC)
    - 耐压:1500VRMS(海平面)
    - 环境温度范围:-40°C 至 +105°C
    - 工艺温度范围:260°C(符合J-STD-020C标准)

    产品特点和优势


    1. 调谐叉接触设计:独特的调谐叉接触设计保证了良好的接触稳定性和导电性能。
    2. 焊脚支撑:焊接支撑设计便于生产过程中的波峰焊接。
    3. 选配板锁功能:可选配板锁功能,提高连接稳定性。
    4. 合规性:符合RoHS标准,确保环保要求。

    应用案例和使用建议


    - 应用场景:广泛应用于计算机主板、工业控制设备、通讯设备及医疗设备中。
    - 使用建议:建议与929系列和2300系列针座配合使用,以获得最佳效果。安装过程中注意保持温度不超过制造商规定值,以避免损坏。

    兼容性和支持


    - 兼容性:适用于各种符合标准的电路板连接需求,具体尺寸可参见订购信息。
    - 技术支持:请联系当地销售代表获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题:接触不稳定。
    - 解决方法:检查接触件是否有损坏或污染,必要时更换新的接触件。
    2. 问题:焊接不牢。
    - 解决方法:确认焊接温度符合工艺要求,避免过热导致损坏。

    总结和推荐


    3M™ Boardmount Socket .100" 和 .100" × .100" 直插式焊尾 929 系列凭借其高可靠性、优异的电气性能和广泛的适用性,在市场上具有很强的竞争力。对于需要高密度板载连接的应用场景,强烈推荐选用此产品。

929852-01-02-10参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
针脚数 4pin
额定电流 2A
防护等级 -
触头镀层 - 配接
排数 2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929852-01-02-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-02-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-02-10 929852-01-02-10数据手册

929852-01-02-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3455 ¥ 11.3695
10+ $ 1.0649 ¥ 8.9982
100+ $ 0.9204 ¥ 7.7026
500+ $ 0.7531 ¥ 6.3024
1000+ $ 0.6694 ¥ 5.6022
5000+ $ 0.5857 ¥ 4.9019
10000+ $ 0.5565 ¥ 4.6568
库存: 637
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.36
