150206-6001-RB

厂牌: 3M
产品描述: Push-Pull,Receptacle 2mm 2 6pin 1A 760nm 金 黑色 通孔安装 5.87mm*3.84mm*3.84mm
供应商型号: N-150206-6001-RB
供应商: 云汉优选
标准整包数: 1

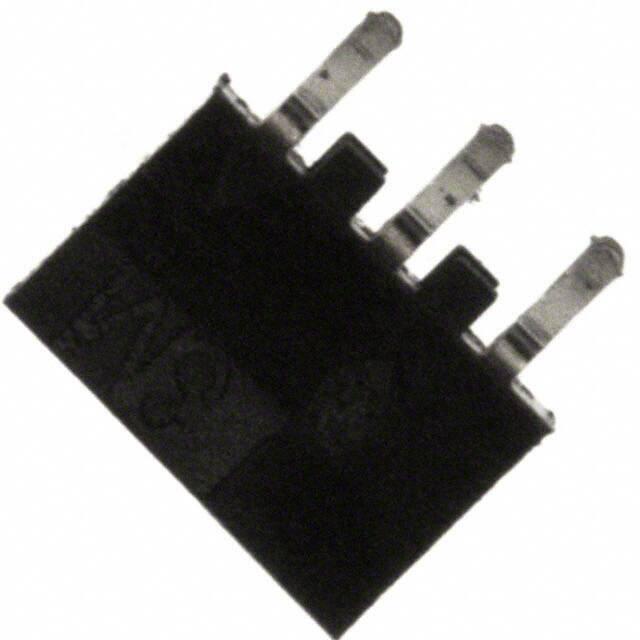

3M 矩形连接器 - 针座 - 插座/母插口 150206-6001-RB

150206-6001-RB概述

    3M™ Boardmount Socket 技术手册解析

    1. 产品简介


    3M™ Boardmount Socket 是一款专为电路板设计的高可靠性电子连接器。它提供直插式和直角直插两种安装方式,适用于多种应用领域。该产品通过表面贴装技术(SMT)和直插式焊接连接实现稳定可靠的连接,尤其适用于需要小型化和高密度连接的应用场景。

    2. 技术参数


    物理特性:
    - 表面贴装:玻璃填充液晶聚合物 (LCP)
    - 垂直直插:玻璃填充聚对苯二甲酸乙二醇酯 (PCT)
    - 右角直插:玻璃填充 PCT
    - 接触材料:铜合金
    - 接触镀层:1.27-3.81μm 镍底镀层,0.76μm 金抹擦区域,5.1μm 哑光锡或锡铅焊料尾部
    电气特性:
    - 电流容量:1A
    - 绝缘电阻:> 1 × 10^9 Ω @ 250 VDC
    - 耐电压:500 VDC(海平面)
    环境特性:
    - 温度范围:-55°C 至 +105°C
    - 制造过程耐温:最高 260°C(根据 J-STD-020C)
    - 潮湿敏感等级:1(根据 J-STD-020C)
    - UL 文件号:E680803

    3. 产品特点和优势


    3M™ Boardmount Socket 的显著特点是低高度设计,有助于最小化电路板堆叠高度,提高组装密度。此外,该产品支持端子堆叠和侧边堆叠,适用于多种连接需求。SMT 版本提供卷带包装,方便自动化放置设备使用。产品具有良好的温度耐受性和较高的绝缘性能,使其能够在苛刻的环境下可靠工作。

    4. 应用案例和使用建议


    该产品广泛应用于汽车电子、通信设备、工业自动化等领域。例如,在汽车电子控制系统中,3M™ Boardmount Socket 可用于连接传感器和其他控制单元。使用时,建议遵循推荐的焊盘图案和高度代码,确保最佳的机械和电气性能。
    推荐的使用场景:
    - 自动驾驶辅助系统(ADAS)
    - 无线通信基站
    - 工业机器人
    优化建议:
    - 确保焊盘设计符合推荐尺寸,以避免焊接不良或接触问题。
    - 在高温环境下使用时,建议选择更高温度耐受等级的产品版本。

    5. 兼容性和支持


    该产品与多种自动化装配设备兼容,如卷带包装适用于自动贴片机。3M 提供了详尽的技术支持,包括在线文档和客户服务热线(800-225-5373),帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    Q: 如何处理焊点不均匀的问题?
    - A: 确保焊接过程中的温度和时间控制得当,避免过热或过冷。
    Q: 如何改善高频信号传输质量?
    - A: 使用屏蔽线缆并确保良好的接地,减少外部干扰的影响。

    7. 总结和推荐


    3M™ Boardmount Socket 是一款集高性能、多功能和高可靠性于一体的电子连接器,适用于多种高要求的应用场景。其独特的设计和全面的技术规格使其在市场上具有显著的竞争优势。我们强烈推荐在需要高密度连接和小型化的应用中使用此产品。

150206-6001-RB参数

参数
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
颜色 黑色
间距-配接 2mm
类型 Push-Pull,Receptacle
排数 2
防护等级 -
额定电流 1A
针脚数 6pin
长*宽*高 5.87mm*3.84mm*3.84mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

150206-6001-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

150206-6001-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 150206-6001-RB 150206-6001-RB数据手册

150206-6001-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.6112 ¥ 13.6952
200+ $ 1.5038 ¥ 12.7823
750+ $ 1.428 ¥ 12.138
库存: 1049
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 958.66
