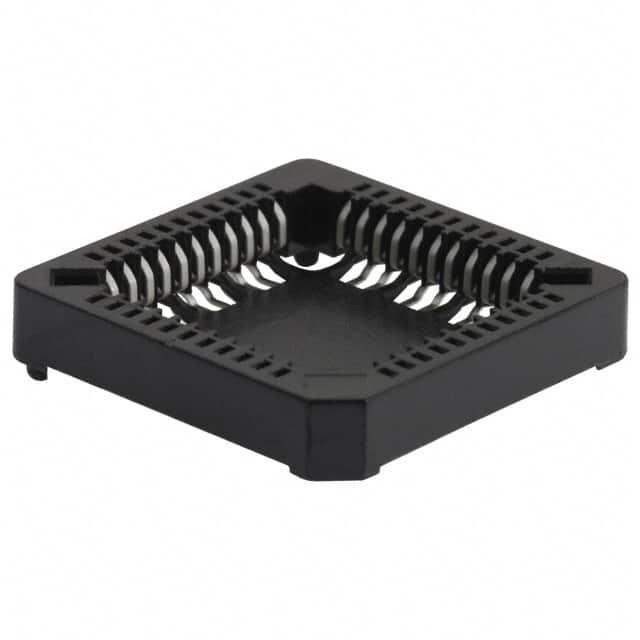

8444-21A1-RK-TP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn PLCC Socket SKT 44 POS 1.27mm Solder ST SMD Box
供应商型号: 8444-21A1-RK-TP
供应商: 国内现货
标准整包数: 1
3M 用于IC/晶体管的插座 8444-21A1-RK-TP

8444-21A1-RK-TP概述

    3M™ Chip Carrier Sockets Surfacemount 8400 Series 技术手册

    产品简介


    3M™ Chip Carrier Sockets Surfacemount 8400 系列是一种适用于各种电子设备的高性能插座。该系列主要接受符合 JEDEC 轮廓规范的方形芯片载体(MO-047)和矩形芯片载体(MO-052)。这款插座具备卓越的可靠性,能够支持自动化加载设备,并且具有开放顶部设计,允许无限制空气流通。此外,该系列还提供可选的 PCB 定位柱,确保安装位置准确无误。

    技术参数


    - 材料:
    - 绝缘材料:玻璃填充聚苯硫醚(PPS)
    - 火焰等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:
    - 铜合金
    - 底镀层:50 微英寸镍(1.27 微米)
    - 擦拭区:160 微英寸,缎面镀锡(4.06 微米)
    - 电气参数:
    - 接触电阻:15 mΩ
    - 绝缘电阻:> 103 MΩ
    - 电容:< 1 pF(1 MHz)
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 工艺评级:最高 260°C,单次通过(J-STD-020C 标准)
    - 湿度敏感等级:1(J-STD-020C 标准)
    - RoHS 合规性:
    - 符合 RoHS 规范。详见 www.3Mconnector.com 的《RoHS 合规性》部分中的附录 RIA E1 和 C1。

    产品特点和优势


    3M™ Chip Carrier Sockets Surfacemount 8400 系列具备以下几个显著特点和优势:
    1. 高兼容性: 支持多种 JEDEC 轮廓标准,如方形和矩形芯片载体。
    2. 自动化兼容性: 可以与自动加载设备配合使用,提高生产效率。
    3. 散热性能: 开放式顶部设计保证了良好的空气流通,有助于保持芯片的温度稳定。
    4. 简便维护: 内置模具插槽便于拔出和维护芯片载体。
    5. 环保材料: 符合 RoHS 标准,减少了对环境的影响。

    应用案例和使用建议


    该系列产品广泛应用于各类电子产品,例如计算机主板、服务器、通讯设备等。在实际应用中,需要注意以下几点:
    1. 散热管理: 在高温环境下使用时,应确保良好的散热措施。
    2. 机械应力: 锡晶须生长可能在频繁插拔后产生,影响插座的可靠性。
    3. 定位准确性: 选择合适的 PCB 定位柱,确保插座与 PCB 的精确对齐。

    兼容性和支持


    该系列产品与其他电子元器件具有良好的兼容性,可广泛应用于各种设备中。3M 提供全面的技术支持,包括销售咨询和订单处理。如有需要,用户可以联系 3M 客户服务或访问官网获取更多信息。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,以下是几个典型问题及解决办法:
    1. 机械应力导致的锡晶须问题:
    - 解决方法:遵循 iNEMI 锡镀层推荐,采用抑制锡晶须生长的锡镀层化学物质。
    2. 温度过高导致的热稳定性问题:
    - 解决方法:在设计时考虑良好的散热措施,如增加散热片或改善空气流通。

    总结和推荐


    3M™ Chip Carrier Sockets Surfacemount 8400 系列是一款高性能的芯片载体插座,具备出色的可靠性和兼容性。虽然在某些情况下可能会遇到机械应力导致的锡晶须问题,但通过合理的设计和使用,这些问题是完全可以解决的。总体而言,该产品在市场上具有很强的竞争力,适合用于各种高性能电子设备中。因此,我们强烈推荐该产品用于新项目开发和现有系统的升级。

8444-21A1-RK-TP参数

参数
长*宽*高 23.28mm*23.28mm*23.28mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

8444-21A1-RK-TP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8444-21A1-RK-TP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 8444-21A1-RK-TP 8444-21A1-RK-TP数据手册

8444-21A1-RK-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
