929852-01-10-RA

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 20pin 2A 250nm 金 黑色 通孔安装 25.4mm(长度)*5.08mm(高度)
供应商型号: 3858760
供应商: 海外现货
标准整包数: 1

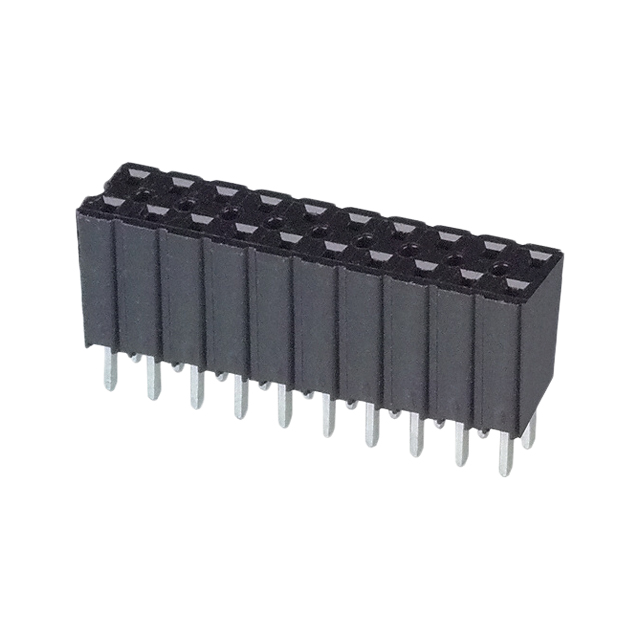

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-10-RA

929852-01-10-RA概述

    3M™ Boardmount Socket 技术手册解析

    1. 产品简介


    3M™ Boardmount Socket是一款用于电路板安装的连接器,设计用于容纳单排1到40个引脚,双排2到80个引脚的直插式焊锡尾部引脚。它的主要功能是在电子设备中提供可靠的信号传输接口。这种连接器广泛应用于通信设备、计算机硬件、工业控制等领域,确保各电路板之间能够高效、稳定地进行电气连接。

    2. 技术参数


    | 参数分类 | 具体参数 |

    | 绝缘材料 | 玻璃填充聚酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 电镀 | 底镀层:镍 100 微英寸(2.54 微米) |
    擦拭区域厚度按订购信息选项 |
    | 焊接尾部材料 | 锡铅或哑光锡(详见订购信息) |
    | 电气参数 | 最大电流:2 安培(所有线路带载 65°C 最高环境温度下) |
    绝缘电阻:> 5 x 10^9 欧姆(500 VDC) |
    耐压:1500 V RMS(海平面) |
    | 工作环境参数 | 温度范围:-40°C 至 +105°C |
    加工评级:260°C(根据 J-STD-020C) |
    | 认证 | UL 文件号:E680803 |

    3. 产品特点和优势


    - 调谐叉接触设计:提供稳定的电气连接和良好的机械稳定性。
    - 焊接支脚便于生产波峰焊接:减少制造过程中的复杂性,提高生产效率。
    - 可选板固定功能:增强连接器在电路板上的稳定性,防止松动。
    - 多种接触数量配置:适用于不同的应用场景,灵活多样。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:3M™ Boardmount Socket可以作为电路板之间的可靠接口,适用于网络交换机和路由器等通信设备。
    - 计算机硬件:此连接器可用于服务器、工作站和其他高性能计算设备中,提供稳定的数据传输路径。
    使用建议:
    - 避免过长的对接针头:最大推荐对接针头长度为0.25英寸(6.4毫米),以防止过度插入影响接触可靠性。
    - 选择合适的匹配引脚:建议与0.100英寸×0.100英寸(2.54毫米×2.54毫米)的引脚条对接头配合使用,如929系列和2300系列。

    5. 兼容性和支持


    - 兼容性:3M™ Boardmount Socket与标准的0.100英寸×0.100英寸(2.54毫米×2.54毫米)的引脚条匹配良好。
    - 支持:用户可以访问3M官方网站获得技术支持,并通过电话800-225-5373获取销售和订购信息。

    6. 常见问题与解决方案


    - Q: 该连接器的最大电流是多少?
    - A: 最大电流为2安培,所有线路带载,环境温度最高为65°C。
    - Q: 是否需要特殊工具来安装?
    - A: 安装过程不需要特殊工具,常规的手动操作即可完成安装。
    - Q: 是否有防水版本可用?
    - A: 当前版本没有防水设计,建议采取适当的防护措施以应对湿气侵入。

    7. 总结和推荐


    3M™ Boardmount Socket是一款集稳定性和灵活性于一体的高质量连接器。它的多功能性使其成为多个领域的理想选择。虽然它在特定条件下的电流限制和温度范围可能对某些高级应用有所制约,但对于大多数通用电子设备而言,它仍是一个值得信赖的选择。综上所述,强烈推荐使用此款连接器,尤其是对于那些寻求可靠和高效的电子连接解决方案的工程师和设计师。

929852-01-10-RA参数

参数
针脚数 20pin
触头镀层 - 配接
类型 Push-Pull,Receptacle
颜色 黑色
触头镀层厚度 - 配接 250nm
防护等级 -
间距-配接 2.54mm
额定电流 2A
排数 2
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
