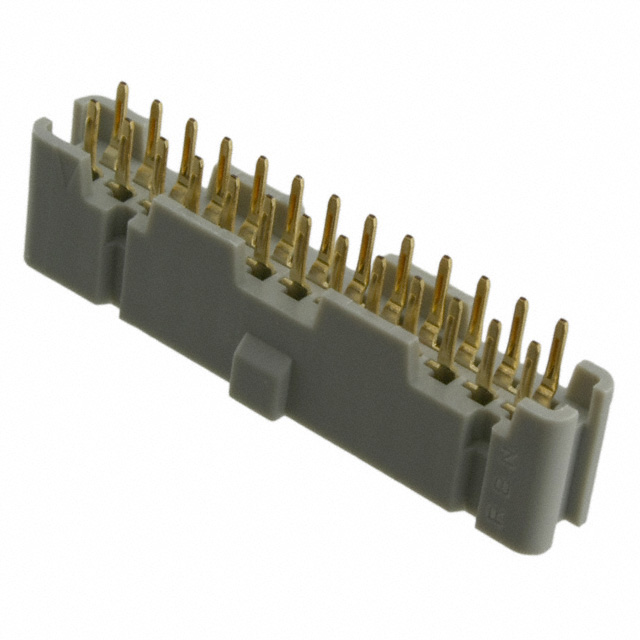

9126-4500PL

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 26pin 1A 300nm 金 灰色 通孔安装 37.5mm(长度)*7.1mm(高度)
供应商型号: 517-9126-4500PL
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 插座/母插口 9126-4500PL

9126-4500PL概述

    # 3M™ Polarized Boardmount Socket 9100 系列产品技术手册

    产品简介


    产品类型
    3M™ Polarized Boardmount Socket(板载极化插座)是一种用于电路板连接的高性能插座,采用中心凸起的极化设计,适合与低轮廓遮罩接头配合使用。
    主要功能
    - 极化设计:中心凸起设计确保正确的插入方向,防止错误插接。
    - 直焊尾:焊接方便,确保连接牢固可靠。
    - 军用双极化:适用于军事及高可靠性应用场合。
    应用领域
    广泛应用于消费电子、工业控制、医疗设备、通信设备等领域,特别适合需要高可靠性的电子系统。

    技术参数


    物理特性
    - 材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    电气特性
    - 接触材料:铜合金
    - 镀层:镍底层 2 微米,金擦拭区 0.3 微米,金闪镀层
    - 电流容量:1 A
    - 绝缘电阻:> 1 × 10^9 Ω(500 VDC)
    - 耐电压:1000 VRMS(海平面)
    - 温度范围:-55°C 到 +105°C
    - 工艺极限温度:最大绝缘体温度 191°C(仅限波峰焊接过程)
    接触件配置
    - 接触数量:20-64个
    - 接触间距:0.100 英寸 × 0.100 英寸
    - 引脚直径:0.90 毫米(0.035 英寸)

    产品特点和优势


    唯一功能
    - 标准中心凸起:确保正确的插入方向。
    - 低轮廓遮罩接头兼容性:适用于各种低轮廓接头。
    - 20-64 个接触点:提供多种连接选项。
    - 军事双极化插槽:提高可靠性,满足军事标准。
    - 板载固定功能:提供额外的物理稳定性。
    市场竞争力
    - 高可靠性和精确的极化设计使其成为高要求应用的理想选择。
    - 兼容多种标准接口,方便集成。
    - 通过UL认证,符合严格的安全标准。

    应用案例和使用建议


    应用案例
    - 消费电子产品:手机、平板电脑等手持设备。
    - 工业控制系统:自动化设备、机器人等。
    - 医疗设备:高精度医疗监测设备。
    - 通信设备:路由器、交换机等网络设备。
    使用建议
    - 安装前检查:确保所有接头干净无尘。
    - 正确极化:严格按照极化设计插入接头,避免反接。
    - 防潮措施:在潮湿环境中使用时,考虑增加防潮措施。
    - 定期检查:建议定期检查连接情况,确保长期可靠运行。

    兼容性和支持


    兼容性
    - 推荐配合使用:2.54 mm × 2.54 mm 低轮廓遮罩接头。
    - 兼容 4600 系列插头连接器(无弹出锁)。
    支持和维护
    - 技术支持:800-225-5373
    - 资料下载:访问 [3M 官方网站](http://www.3M.com/interconnects/) 获取更多技术文档和产品信息。

    常见问题与解决方案


    问题1:如何确保正确极化?
    - 解决方案:检查插头上的极化标识,并确保插座上的极化槽与之匹配。
    问题2:接触不良怎么办?
    - 解决方案:检查焊接质量,重新焊接并清洁接触面。
    问题3:如何应对高温环境?
    - 解决方案:确保工艺温度不超过191°C,使用适当散热措施。

    总结和推荐


    综合评估
    3M™ Polarized Boardmount Socket 9100 系列是一款高可靠性的板载极化插座,具有精确的极化设计和多种适用性,广泛应用于多个行业。其独特的优势在于其高可靠性、双极化设计和广泛的兼容性。
    推荐结论
    强烈推荐使用此产品。对于需要高可靠性和稳定性的电子系统,3M Polarized Boardmount Socket 9100 是一个非常理想的选择。

9126-4500PL参数

参数
防护等级 -
额定电流 1A
触头镀层厚度 - 配接 300nm
触头镀层 - 配接
颜色 灰色
类型 Push-Pull,Receptacle
针脚数 26pin
间距-配接 2.54mm
排数 2
长*宽*高 37.5mm(长度)*7.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

9126-4500PL厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

9126-4500PL数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 9126-4500PL 9126-4500PL数据手册

9126-4500PL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.3365 ¥ 53.5434
10+ $ 4.939 ¥ 41.7346
100+ $ 3.996 ¥ 33.7662
500+ $ 3.4755 ¥ 29.368
1000+ $ 3.3285 ¥ 28.1258
2500+ $ 3.2445 ¥ 27.416
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.54
