首页  >  产品百科  >  929852-01-36-10

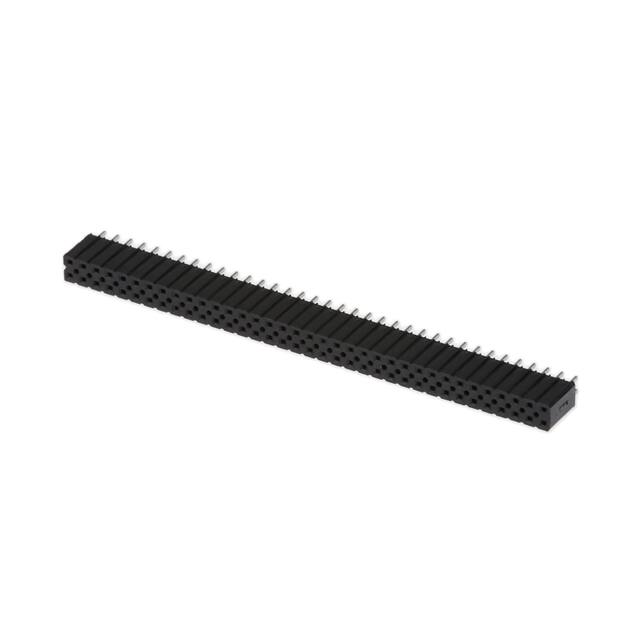

929852-01-36-10

厂牌: 3M
产品描述: 3M 2.54mm间距72p双排排母 板安装, 929系列, 直角, 通孔安装
供应商型号: 929852-01-36-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 插座/母插口 929852-01-36-10

929852-01-36-10概述

    3M™ Boardmount Socket 929系列 技术手册解析

    产品简介


    3M™ Boardmount Socket 929系列是一款用于电路板连接的直插式焊尾插座,适用于单排(1至40个触点)和双排(2至80个触点)的应用。这款产品以其独特的弹片接触设计和可选的焊锡支柱设计而著称,能够方便地进行生产波峰焊接,同时也具备可选的电路板固定功能。它广泛应用于各种电子设备和系统中,以实现可靠的电气连接。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 触点镀层:镍(100μ英寸,2.54μm),可选锡铅或缎面锡
    - 标记:无标记
    - 电气特性
    - 电流承载能力:所有线路在最大环境温度65°C时承载最大2安培电流
    - 绝缘电阻:大于5×10^9Ω(500V直流电压)
    - 耐压强度:1,500VRMS(海平面)
    - 环境适应性
    - 温度范围:-40°C至+105°C
    - 工艺耐受性:260°C(根据J-STD-020C标准)

    产品特点和优势


    1. 高可靠性:采用弹簧触点设计,确保长时间稳定可靠的电气连接。
    2. 便捷安装:焊接支柱设计便于波峰焊接,提高生产效率。
    3. 增强稳固性:可选的电路板固定功能增强了产品的整体稳定性。
    4. 环保认证:通过UL 94V-0阻燃认证,符合RoHS标准。

    应用案例和使用建议


    这款插座适用于多种场合,例如:
    - 工业自动化控制系统
    - 通信设备
    - 医疗设备
    使用建议:
    - 确保接触部分清洁以保持良好的导电性。
    - 选择合适的接触点数量以满足实际需求。
    - 注意安装方向以避免短路风险。

    兼容性和支持


    这款3M™ Boardmount Socket 929系列插座可与相应系列的插针头(如929系列和2300系列)配合使用,以达到最佳连接效果。制造商提供丰富的技术支持和售后服务,确保用户能够顺利使用并解决问题。

    常见问题与解决方案


    - Q: 如何清洁插座?
    - A: 使用无水酒精棉球轻轻擦拭接触部位。

    - Q: 插座的最大载流能力是多少?
    - A: 所有线路在最高环境温度65°C时,最大载流能力为2安培。

    - Q: 是否提供保修服务?
    - A: 是的,该产品自购买之日起一年内享有保修服务。

    总结和推荐


    3M™ Boardmount Socket 929系列凭借其可靠的性能、简便的安装方式和广泛的适用性,在电子元件市场上表现出色。其优良的设计和制造质量使其成为众多应用场合的理想选择。对于需要高可靠性和稳定性的用户,强烈推荐使用这款产品。

929852-01-36-10参数

参数
额定电流 2A
针脚数 72pin
防护等级 -
触头镀层厚度 - 配接 250nm
排数 2
触头镀层 - 配接
类型 Push-Pull,Receptacle
颜色 黑色
间距-配接 2.54mm
长*宽*高 91.44mm*5.08mm*5.08mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929852-01-36-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-36-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-36-10 929852-01-36-10数据手册

929852-01-36-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7412 ¥ 40.0631
10+ $ 4.1396 ¥ 34.98
库存: 1406
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.06
直接购买
加入购物车
