7010414240

产品分类:
厂牌: 3M
产品描述:
供应商型号: 2870561
供应商: 海外现货
标准整包数: 100
3M  7010414240

7010414240概述


    产品简介

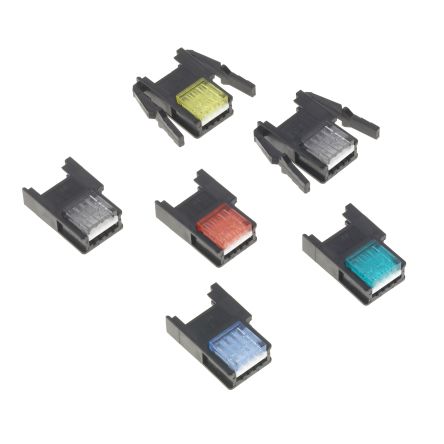

    3M™ Mini-Clamp Socket 是一款专为来自日本和亚洲市场的典型线缆规格设计的微型夹具式插座。产品采用2毫米间距的IDC(绝缘刺穿连接)技术,支持多种电线直径,并可通过标准钳子快速、可靠地完成端接。该系列插座分为单列和多列版本,适合电线板安装和面板安装。此产品广泛应用于需要紧凑设计和高可靠性连接的应用领域,例如通信设备、工业自动化系统和消费电子产品。

    技术参数


    | 类别 | 具体参数 |

    | 物理特性
    | 材料 | 玻璃增强热塑性材料(主体和下盖),透明热塑性材料(上盖) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 黑色主体,白色和彩色盖 |
    | 接触材料 | 铜合金 |
    | 表面处理 | 底层:最低2.54 µm镍
    擦拭区:最低0.2 µm金 |
    | 容纳电线直径 | 20~26 AWG裸铜、镀锡或镀锡覆层 |
    | 绝缘套筒厚度 | 1.0~2.0毫米 |
    | 电气特性
    | 电流承载能力 | 最大3.0安培 |
    | 电压承载能力 | 最大32伏特 |
    | 绝缘电阻 | 大于1×10⁶ Ω(600VDC条件下) |
    | 耐压值 | 1,000 VRMS(海平面) |
    | 环境要求
    | 工作温度范围 | -20°C至+85°C |
    | UL文件号 | E680803 |

    产品特点和优势


    - 设计通用性强:适用于日本及亚洲市场常见的线缆规格。
    - 高可靠性连接:集成电缆固定结构,支持多次插拔,确保长期稳定性。
    - 便捷安装:无需特殊电线准备,可使用标准钳子快速安装。
    - 多样化兼容性:可容纳20~26 AWG不同规格的电线,并提供多种颜色选择。
    - 减少维护成本:高连接可靠性降低了后续维护需求。
    - 高耐久性:额定工作周期高,适合严苛的工作环境。

    应用案例和使用建议


    应用案例:
    - 工业控制面板中的信号连接。
    - 家用电器内部布线,如空调和冰箱的接线端。
    - 智能家居设备,例如智能门锁或家庭网关。
    使用建议:
    - 在高振动环境中使用时,建议结合插锁结构以提高稳定性。
    - 选择合适的电线尺寸以确保最佳性能和耐用性。
    - 在安装前检查电线绝缘层厚度,确保符合要求。

    兼容性和支持


    兼容性:
    - 可与其他标准IDC连接器配合使用。
    - 支持与各种2 mm间距的板对板连接器的对接。
    支持服务:
    - 3M公司提供详尽的技术文档和支持资源,包括在线知识库和电话客服。
    - 专业销售人员和技术团队随时待命,解答客户疑问并协助选购合适的产品型号。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法牢固锁紧 | 检查电线直径是否匹配,确认插头完全插入。 |
    | 插头接触不良 | 确保电线绝缘层正确剥离,未损坏插针。 |
    | 连接器过热 | 确保电路负载不超过额定值。 |

    总结和推荐


    总结:
    3M™ Mini-Clamp Socket以其紧凑设计、高可靠性和通用性脱颖而出,非常适合需要高效连接的小型化应用场景。该产品的显著优势在于易于安装、多样化兼容性以及卓越的环境适应能力,使其成为电子工程师的首选之一。
    推荐:
    强烈推荐此产品用于需要高可靠性连接的场合。无论是在工业控制还是消费电子领域,它都能满足大多数用户的需求。同时,3M公司的完善技术支持和服务也是一大加分项。因此,无论是新项目开发还是现有系统的升级,都可以优先考虑使用这款连接器。

7010414240厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7010414240数据手册

厂牌 PDF简要描述 下载
3M 3M 7010414240 7010414240数据手册

7010414240封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 25.0435
200+ ¥ 24.2851
库存: 0
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
