929850-01-14-RA

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 14pin 2A 250nm 金 黑色 通孔安装 35.56mm(长度)*2.54mm(高度)
供应商型号: 929850E-01-14-ND
供应商: Digi-Key
标准整包数: 1

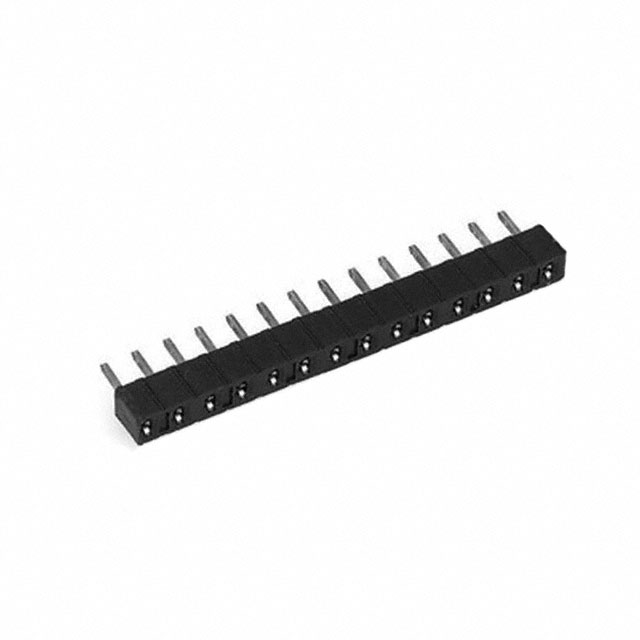

3M 矩形连接器 - 针座 - 插座/母插口 929850-01-14-RA

929850-01-14-RA概述

    3M™ Boardmount Socket 929 系列产品技术手册

    1. 产品简介


    3M™ Boardmount Socket 929 系列是一款适用于板载连接的插座,采用直插式焊尾设计。本系列产品可提供单排 1-40 接触点和双排 2-80 接触点。该产品特别之处在于其独特的调谐叉接触设计,能够实现可靠而高效的电气连接。此外,本产品还具有多种可选的安装固定特性,使得生产焊接过程更加便捷高效。该系列插座广泛应用于工业自动化、通信设备、计算机外设等领域。

    2. 技术参数


    - 绝缘体材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:
    - 底镀层:100 微英寸镍(2.54 微米)
    - 擦拭区:见订购信息选项
    - 焊尾镀层:锡铅或光亮锡(见订购信息)
    - 最大电流承载能力:所有线路通电时,65°C 最大环境温度下为 2 安培
    - 绝缘电阻:在 500 VDC 下大于 5×10^9 欧姆
    - 耐电压:海平面条件下 1,500 VRMS
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:260°C(J-STD-020C 标准),最高模制绝缘体温度 191°C(仅限焊波工艺)

    3. 产品特点和优势


    - 调谐叉接触设计:确保稳定的电气连接。
    - 焊脚支撑:方便波峰焊接过程。
    - 选配板固定特性:便于在生产和组装过程中固定连接器。
    - UL 认证:符合严格的 UL 94V-0 阻燃标准。
    - 宽泛的工作温度范围:适合各种严苛的工业环境。

    4. 应用案例和使用建议


    - 工业自动化:该系列插座广泛应用于工业自动化控制系统中,确保关键组件的稳定连接。
    - 通信设备:在通信设备中,这些插座可用于高速数据传输接口。
    - 计算机外设:在各类计算机外设中,如服务器背板、电源供应模块等,3M™ Boardmount Socket 929 系列都能提供可靠的连接。
    使用建议:
    - 确保所选接触点数量与所需应用场景匹配。
    - 在焊接前仔细检查板固定特性,确保稳固安装。
    - 保持周围环境清洁,避免灰尘和其他杂物影响电气性能。

    5. 兼容性和支持


    - 兼容性:适用于 0.100 英寸(2.54 毫米)间距的连接器。推荐与 929 系列和 2300 系列针座配套使用。
    - 厂商支持:3M 提供详细的技术资料和售后服务,确保客户在使用过程中获得及时的支持。

    6. 常见问题与解决方案


    - 问题 1:连接不稳定
    - 解决方案:检查是否正确选择接触点数量并确保焊脚牢固焊接。
    - 问题 2:电流承载不足
    - 解决方案:确认使用环境不超过 65°C,以确保 2 安培的最大电流承载。
    - 问题 3:电气接触不良
    - 解决方案:检查镀层是否完好,确保没有腐蚀或磨损。

    7. 总结和推荐


    3M™ Boardmount Socket 929 系列是一款高度可靠且易于使用的板载连接器,适用于多种工业应用场景。其独特的设计和严格的测试标准使其成为市场上极具竞争力的产品之一。根据其技术参数和市场反馈,强烈推荐在工业自动化、通信设备和计算机外设等场合使用此产品。

929850-01-14-RA参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
防护等级 -
触头镀层 - 配接
针脚数 14pin
触头镀层厚度 - 配接 250nm
排数 1
额定电流 2A
间距-配接 2.54mm
长*宽*高 35.56mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929850-01-14-RA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929850-01-14-RA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929850-01-14-RA 929850-01-14-RA数据手册

929850-01-14-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.714 ¥ 22.9333
10+ $ 2.1362 ¥ 17.877
100+ $ 1.9092 ¥ 15.9779
500+ $ 1.591 ¥ 13.3146
1000+ $ 1.3637 ¥ 11.4126
5000+ $ 1.2092 ¥ 10.1191
库存: 128
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.93
