3M  7000058123

7000058123概述

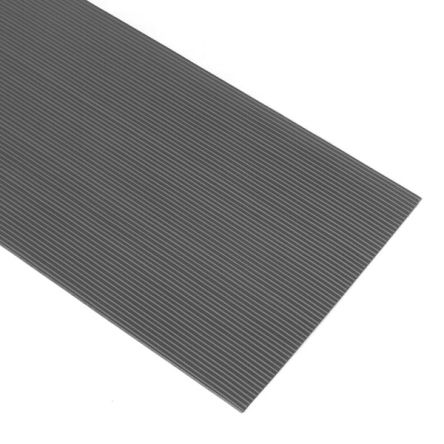

    3M™ High Flex Life Cable: Technical Overview

    1. 产品简介


    3M™ High Flex Life Cable(3M高柔性寿命电缆)是一种专为动态应用设计的高性能电缆。这种电缆采用了28 AWG绞合线,直径为0.050英寸,绝缘材料为聚氯乙烯(PVC)。此电缆特别适用于需要高灵活性和长期稳定性的场合,如工业自动化、机器人技术和航空电子设备等领域。

    2. 技术参数


    以下是从技术手册中提取的主要技术参数:
    - 机械参数:
    - 绞合线数:19 × 40 [ 19 × Ø 0.79 ]
    - 导体直径:0.050英寸
    - 导体材料:镀银绞合铜合金,导电率为89%
    - 电气参数:
    - 电压等级:美国/加拿大/欧盟:300V / <50V
    - 绝缘电阻:> 1 × 10^10 Ω/10英尺
    - 特性阻抗:不平衡:103Ω,平衡:171Ω
    - 容量:不平衡:13.6 pF/英尺,平衡:7.9 pF/英尺
    - 电感:不平衡:0.14 µH/英尺,平衡:0.23 µH/英尺
    - 传播延迟:不平衡:1.40 ns/英尺,平衡:1.35 ns/英尺
    - 波速:73% / 75%
    - 环境参数:
    - 温度范围:-20°C至+105°C
    - 阻燃等级:美国/加拿大:VW-1/FT1
    - 认证信息:UL文件号E42769,型号26513

    3. 产品特点和优势


    3M™ High Flex Life Cable的主要优势包括:
    - 高柔性寿命:经过测试证明可以在1.75英寸直径下达到1亿次弯曲周期,是动态应用的理想选择。
    - 高导电率:采用镀银绞合铜合金导体,具有优良的导电性能。
    - 易于加工:导体间距为0.050英寸,支持通过IDC连接器进行成批端接,且可以方便地进行分支或独立端接。
    - 环保合规:符合RoHS指令和中国RoHS标准,不含禁用物质。

    4. 应用案例和使用建议


    该电缆广泛应用于以下场景:
    - 工业自动化设备中的信号传输
    - 机器人手臂和其它移动部件中的数据传输
    - 航空电子设备中的高可靠性连接
    使用建议:
    - 确保在高湿度或腐蚀环境中使用时采取适当的防护措施。
    - 在安装过程中,尽量避免过度弯曲以保持其高柔性寿命。

    5. 兼容性和支持


    - 该电缆与市面上常见的IDC连接器兼容,便于快速集成。
    - 3M公司提供技术支持,用户可通过电话(800-225-5373)获取更多信息和支持。

    6. 常见问题与解决方案


    - 问题1:电缆弯曲后出现断裂
    - 解决方法:确保在弯曲时最小弯曲半径不小于1.75英寸。

    - 问题2:电缆耐火性能不佳
    - 解决方法:检查安装环境的温度和湿度,确保在规定的范围内使用。

    7. 总结和推荐


    3M™ High Flex Life Cable是一款在工业和航空领域中表现出色的高柔性寿命电缆。其出色的耐用性和广泛的适用性使其成为动态应用的首选。考虑到其优越的技术性能和全面的支持服务,强烈推荐该产品用于需要高可靠性、长寿命和灵活性的应用场合。

7000058123厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。
