3M  7100086144

7100086144概述

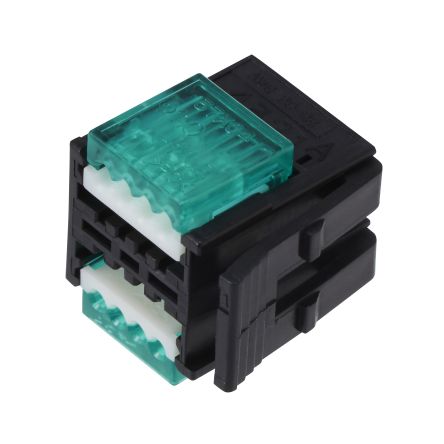

    3M™ Mini-Clamp Plug 技术手册解析

    1. 产品简介


    3M™ Mini-Clamp Plug 是一款专为日本及亚洲供应商提供的典型线缆连接解决方案设计的产品,特别适用于需要高可靠性和便捷安装的应用场景。它采用绝缘刺穿连接(IDC)技术,能够快速且牢固地将电线连接到插头,而无需对电线进行额外准备。此外,该产品集成了电缆固定功能,支持多种直径的导线规格,具有较高的耐用性与可靠性。主要功能包括:
    - 适用范围广:涵盖多种常见的20至26 AWG规格导线。
    - 高效连接:通过标准钳子即可完成高效的IDC连接。
    - 长寿命设计:提供多次插拔循环能力。
    - 紧凑型设计:节省电路板空间。

    2. 技术参数


    | 参数类别 | 描述 |

    | 绝缘材料 | 玻璃增强热塑性塑料 |
    | 防火等级 | UL 94V-0 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 镍底层 + 最小2.54 µm金镀层(带润滑剂) |
    | 导线适配 | 20~26 AWG裸铜、镀锡或带涂层铜导线 |
    | 工作电压 | 最大32伏特 |
    | 工作电流 | 每针最大3安培 |
    | 工作温度 | -20°C 至 +85°C (1A);-20°C 至 +75°C (2A);-20°C 至 +60°C (3A) |
    | 耐压值 | 1,000 VRMS 海平面 |

    3. 产品特点和优势


    - 易于安装:不需要特殊工具,仅需普通钳子即可实现快速连接。
    - 高可靠性:结合了集成式电缆固定设计和可靠的锁扣结构,在严苛环境中表现优异。
    - 经济高效:减少维护需求,降低长期运营成本。
    - 多样化选择:提供多种颜色覆盖选项以匹配不同应用场景需求。

    4. 应用案例和使用建议


    - 汽车电子系统:用于车内复杂布线网络,如传感器信号传输线路。
    - 工业自动化设备:适合于频繁拆装检测的生产设备接线端口。
    - 消费电子产品:可应用于便携式智能设备内部紧凑布局的设计。
    建议在初次安装时仔细检查所选型号是否符合具体项目要求,并确保正确使用指定型号的压接工具以获得最佳效果。

    5. 兼容性和支持


    此款插件与市场上大多数主流IDC插座兼容良好。对于售后支持服务,3M公司提供了全面的技术文档和技术支持热线800-225-5373可供查询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针无法完全插入 | 确保电线规格符合规定,并检查压接工具设置 |
    | 连接处松动 | 检查是否有足够的锁定力,必要时重新压接 |
    | 出现异常发热现象 | 核实是否过载运行,调整负载分配 |

    7. 总结和推荐


    综上所述,3M™ Mini-Clamp Plug 是一款兼具高性能与实用性的电子元器件产品,在面对多样化应用场景时展现了极高的灵活性与适应性。其紧凑的设计、便捷的操作方式以及卓越的耐用性使其成为众多行业用户的理想之选。如果您正在寻找一种既可靠又经济实惠的连接解决方案,那么这款产品无疑是您的最佳选择之一。

7100086144厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100086144数据手册

厂牌 PDF简要描述 下载
3M 3M 7100086144 7100086144数据手册

7100086144封装设计

查看详情并下载
Symbol
Footprint
3D Model
