7000007581

产品分类:
厂牌: 3M
产品描述:
供应商型号: TS-7000007581
供应商: 海外现货
标准整包数: 1
3M  7000007581

7000007581概述

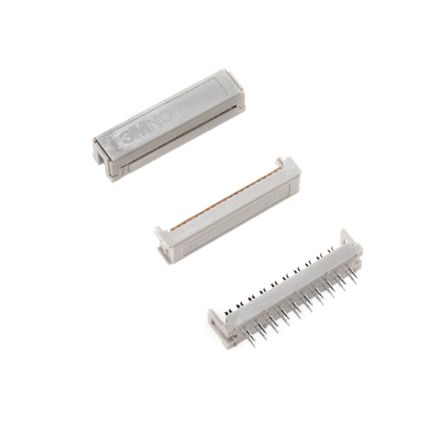

    3M™ PCB .100" × .100" Two Row 78XX Series 技术手册概述

    1. 产品简介


    3M™ PCB .100" × .100" Two Row 78XX 系列是一款单行连接器,设计用于需要低剖面且节省空间的应用场景。该系列产品在电子设备中广泛应用,特别是在需要高度集成和紧凑设计的场合。它的主要功能是提供可靠的电气连接,适用于电路板和其他电子组件之间的连接。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(UL 94V-0)
    - 颜色:灰色
    - 接触材料:铍铜
    - 镀层:镍底镀层(100 μ" [2.54 mm]),焊接尾部镀金(金闪光)
    - 电线容纳能力:26 AWG 绞合线,28 AWG 绞合或实心线,30 AWG 实心线
    - 电流额定值:1.0 A
    - 绝缘电阻:≥1,000 MΩ(在500VDC条件下)
    - 耐压值:1,000 VAC(持续1分钟)
    - 温度范围:-55°C 至 +105°C
    - 工艺等级:仅限波峰焊
    - UL 文件号:E680803

    3. 产品特点和优势


    - 成本效益:单个连接器终止降低了整体连接器的成本。
    - 低剖面设计:7.3毫米的终止高度适用于需要低剖面的设计。
    - 便于清洁:焊接凸点有助于印刷电路板的清洁。
    - 标准布局:符合标准的0.100英寸×0.100英寸的接头布局。
    - 占用空间小:相比四行设计,占用更少的电路板面积。
    - 环保合规:RoHS合规,符合环境保护标准。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛应用于通信设备、工业控制、医疗设备等领域。例如,在通信设备中,该连接器可提供稳定的数据传输和电力供应。
    - 使用建议:对于高可靠性要求的应用,建议在安装前仔细检查焊接质量和接触情况。此外,在选择焊接方式时,建议仅使用波峰焊工艺以确保焊接效果。

    5. 兼容性和支持


    - 兼容性:适用于标准的0.100英寸×0.100英寸接头布局。
    - 支持信息:厂商提供了详细的技术文档和售后支持,可通过电话或网站获取更多信息和技术支持。

    6. 常见问题与解决方案


    - 问题1:如何选择正确的接触数量?
    - 解决方案:根据具体应用需求选择合适的接触数量。表格中提供了不同接触数量对应的尺寸和公差信息。
    - 问题2:焊接过程中出现虚焊怎么办?
    - 解决方案:确保焊接设备设置正确,并按照规范操作。必要时可以使用助焊剂来提高焊接质量。
    - 问题3:接触电阻过高如何处理?
    - 解决方案:检查焊接质量和接触情况,确保没有氧化或其他污染物。

    7. 总结和推荐


    综上所述,3M™ PCB .100" × .100" Two Row 78XX 系列是一款具有成本效益、低剖面设计且易于安装的连接器产品。其广泛的应用范围和良好的性能使其成为许多应用场景的理想选择。强烈推荐给那些寻求高性能且经济实惠的连接器解决方案的工程师和设计师。

7000007581厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000007581数据手册

厂牌 PDF简要描述 下载
3M 3M 7000007581 7000007581数据手册

7000007581封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.6512 ¥ 39.5352
100+ $ 4.0242 ¥ 34.2057
500+ $ 3.591 ¥ 30.5235
1000+ $ 3.2262 ¥ 27.4227
库存: 64
起订量: 51 增量: 2
交货地:
最小起订量为:50
合计: ¥ 1976.76
