150230-6002-RB

厂牌: 3M
产品描述: Push-Pull,Receptacle 2mm 2 30pin 1A 760nm 金 黑色 通孔安装 29.87mm(长度)*3.84mm(高度)
供应商型号: 3M1330-ND
供应商: Digi-Key
标准整包数: 1

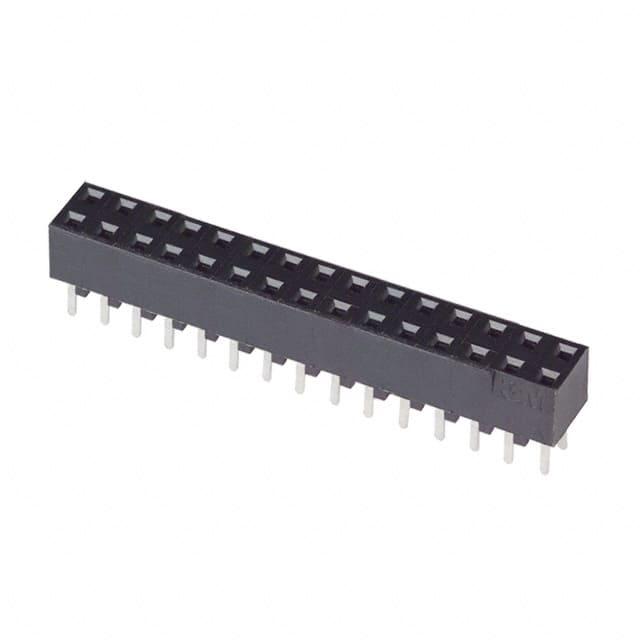

3M 矩形连接器 - 针座 - 插座/母插口 150230-6002-RB

150230-6002-RB概述

    3M™ Boardmount Socket 1502系列 技术手册

    产品简介


    3M™ Boardmount Socket 1502系列是一款专为表面贴装和直插式电路板设计的高性能插座。它采用2毫米x2毫米的安装尺寸,提供直插式和直角两种类型。这款产品主要用于各类电子设备的连接解决方案,广泛应用于消费电子、工业控制、医疗设备及通信等领域。

    技术参数


    - 绝缘材料:表面贴装型使用玻璃填充液晶聚合物(LCP),垂直直插型和直角直插型均使用玻璃填充聚对苯二甲酸酯(PCT)。
    - 接触材料:铜合金,镀镍1.27-3.81μm,焊接区金镀层0.76μm,焊接尾端可以选择镀锡(0.51μm)或镀铅锡(0.51μm)。
    - 电气特性:最大电流承载能力为1A,绝缘电阻大于1×10^9Ω,耐电压为500VDC。
    - 环境条件:温度范围为-55°C至+105°C,最高加工温度为260°C(符合J-STD-020C标准),湿度敏感度等级为1(符合J-STD-020C标准)。
    - 认证信息:UL文件号为E680803。

    产品特点和优势


    - 高温绝缘材料:采用高耐温的绝缘材料,适用于高温环境。
    - 兼容自动化工艺:适用于回流焊工艺,可以适应自动装配需求。
    - 低轮廓设计:低高度设计有助于最小化PCB堆叠高度,适合空间受限的应用。
    - 可堆叠端口:端口可堆叠,便于多种应用场合的灵活连接。
    - 包装多样性:通过真空盖的带状卷盘包装,方便自动放置。

    应用案例和使用建议


    这款3M™ Boardmount Socket 1502系列特别适合用于需要高密度连接的小型电子设备,如智能手机和平板电脑的主板。在使用时,建议选择适当的孔位布局以确保最佳的电气性能和机械稳定性。对于特殊需求,如增加定位柱,可以根据具体应用场景进行定制。

    兼容性和支持


    - 兼容性:3M™ Boardmount Socket 1502系列的直插式和直角直插式设计使其能够轻松集成到不同的PCB布局中。
    - 支持和服务:购买后可获得3M公司的全面技术支持,如有任何问题可联系技术支持部门。

    常见问题与解决方案


    - Q:如何选择合适的镀层选项?
    - A: 一般情况下,建议选择镀金的焊接尾端(Gold with matte tin),因为它具有更好的耐磨性和防腐蚀性能。若对成本控制有较高要求,可以选择镀铅锡焊接尾端(Gold with tin-lead)。

    - Q:如何确定所需的孔位数量?
    - A: 根据应用需求和预期电流承载量来选择孔位数量,建议从较少的孔位开始测试,逐步增加以达到最优效果。

    总结和推荐


    综上所述,3M™ Boardmount Socket 1502系列在各方面表现优异,尤其是在高密度连接应用方面表现出色。它具有可靠的技术性能和良好的市场竞争力。如果您的项目需要高效、可靠的连接解决方案,我们强烈推荐使用这款产品。

150230-6002-RB参数

参数
额定电流 1A
颜色 黑色
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
针脚数 30pin
类型 Push-Pull,Receptacle
间距-配接 2mm
防护等级 -
长*宽*高 29.87mm(长度)*3.84mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

150230-6002-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

150230-6002-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 150230-6002-RB 150230-6002-RB数据手册

150230-6002-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7044 ¥ 31.3022
10+ $ 3.0337 ¥ 25.3881
126+ $ 2.7974 ¥ 23.411
库存: 487
起订量: 1 增量: 1
