929850-01-05-30

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 5pin 2A 760nm 金 黑色 通孔安装
供应商型号: 929850-01-05-30-ND
供应商: Digi-Key
标准整包数: 1

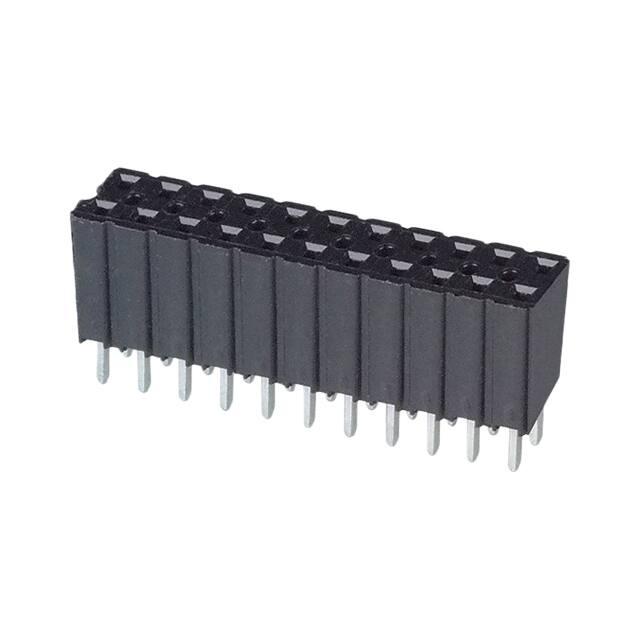

3M 矩形连接器 - 针座 - 插座/母插口 929850-01-05-30

929850-01-05-30概述

    3M™ Boardmount Socket 929 系列技术手册解析

    产品简介


    3M™ Boardmount Socket 929 系列是一种用于印刷电路板(PCB)的连接器,主要用于实现电路之间的电连接。它提供了单行和双行两种布局方式,每行可容纳1到40个接触点,最多可达80个接触点。这种插座广泛应用于通信设备、计算机系统、工业控制等领域。

    技术参数


    | 参数名称 | 规格 |

    | 材料 | 玻璃填充聚酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 色彩 | 黑色 |
    | 接触材料 | 铜合金 |
    | 镀层 | 底镀镍:100 微英寸(2.54 微米)
    擦拭区域:根据订货信息选项
    焊接尾部:锡铅或哑光锡 |
    | 绝缘电阻 | 大于 5 × 10^9 欧姆 |
    | 承受电压 | 1,500 VRMS 海平面 |
    | 温度范围 | -40°C 至 +105°C |
    | 工艺温度 | 260°C(符合 J-STD-020C)
    (PBT 绝缘体版本),最高成型绝缘体温度 191°C(仅限焊接波工艺) |
    | UL 文件编号 | E680803 |

    产品特点和优势


    3M™ Boardmount Socket 929 系列采用了调谐叉接触设计,能提供稳定的电连接。其焊接脚具有助于生产过程中采用波峰焊技术。此外,还提供了选配的板固定功能,进一步增强了插座在PCB上的稳定性。这些特性使其在高要求的应用场景中表现出色,例如工业自动化和复杂电信网络。

    应用案例和使用建议


    - 应用案例:该连接器通常用于需要高可靠性的电信设备和计算系统。例如,在工业控制系统中,它能够确保设备之间的高效通信。
    - 使用建议:建议将连接器与 .100" × .100" 针条式插头(如 929 系列和 2300 系列)一起使用。另外,由于最大推荐插头针长为 .25" [6.4 mm],安装时需要注意不要超出这一限制。

    兼容性和支持


    3M™ Boardmount Socket 929 系列兼容多种其他电子元器件和设备。具体支持和服务信息可以通过制造商的网站或客服热线获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保接触部位清洁无尘,重新插入以确保良好接触 |
    | 连接不稳定 | 检查是否达到最佳的针长和连接力,并适当调整 |

    总结和推荐


    综上所述,3M™ Boardmount Socket 929 系列在技术和应用方面都表现出色。它具备高可靠性、稳定性和易于生产的优点,适用于多种高要求的应用场景。推荐在工业控制、电信设备和其他对连接器性能有较高要求的领域中使用。如果您需要更多技术支持或购买此产品,请联系制造商。

929850-01-05-30参数

参数
针脚数 5pin
防护等级 -
颜色 黑色
触头镀层 - 配接
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
额定电流 2A
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

929850-01-05-30厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929850-01-05-30数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929850-01-05-30 929850-01-05-30数据手册

929850-01-05-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5525 ¥ 13.1186
10+ $ 1.1908 ¥ 9.9655
100+ $ 1.0953 ¥ 9.1665
库存: 1140
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.11
直接购买
加入购物车
