3M  7000007432

7000007432概述

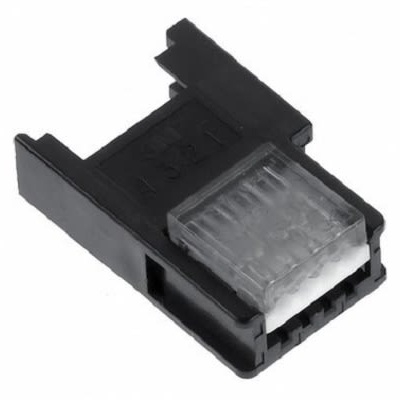

    # 3M™ Mini-Clamp Socket 技术手册

    产品简介


    3M™ Mini-Clamp Socket 是一款专为日本和亚洲市场设计的电线连接解决方案。它具有 2 mm 的接触间距,采用 IDC(绝缘刺穿连接)技术,既可用于线缆安装,也可用于面板安装。该系列型号为 373 系列,适用于多种电线规格和尺寸,广泛应用于汽车电子、工业自动化及通信设备等领域。
    主要功能:
    - 适合日本和亚洲供应商的标准电线规格。
    - 集成电缆固定装置,无需特殊线缆准备。
    - 支持多次插拔,提高连接可靠性。
    - 易于操作且快速可靠,可使用普通钳子进行压接。
    应用领域:
    - 汽车电子系统:如车载音响、导航系统。
    - 工业控制设备:如PLC模块、传感器接口。
    - 通信设备:如路由器、交换机。

    技术参数


    | 参数类别 | 规格描述 |

    | 接触材料 | 铜合金 |
    | 接触镀层 | 底镀镍(2.54 µm),金镀层(0.2 µm) |
    | 最大电流 | 3.0 安培 |
    | 工作电压 | 32 伏 |
    | 绝缘电阻 | > 1 x 10⁶ Ω @ 600 VDC |
    | 耐电压 | 1,000 VRMS(海平面) |
    | 温度范围 | -20°C 至 +85°C(不同额定值对应不同电流) |
    | 兼容电线直径 | 20-26 AWG |
    其他特性:
    - 导电体材质:玻璃增强热塑性材料,透明上盖。
    - 材料阻燃等级:UL 94V-0 级。
    - 可选颜色:黑色主体,白色或彩色盖板。

    产品特点和优势


    独特功能:
    - 无特殊线缆准备:省去了传统线缆处理的繁琐步骤,提升工作效率。
    - 高可靠性连接:经过严格测试,支持超过数千次插拔周期,减少维护成本。
    - 紧凑设计:节省PCB和面板空间,特别适合高密度布局场景。
    市场竞争力:
    - 简洁高效的设计满足现代电子制造需求。
    - 广泛适配多种线缆规格,满足多样化应用需求。
    - 稳定的电气性能,确保长时间可靠运行。

    应用案例和使用建议


    应用案例:
    1. 车载音响系统:用于连接车内音频模块与扬声器。
    2. 工业机器人控制器:连接传感器信号线至主控单元。
    3. 网络通信设备:在小型化设计中作为模块间的高速数据传输接口。
    使用建议:
    - 选择合适的线缆规格:根据实际电流需求选择20-26 AWG之间的合适线缆。
    - 定期检查连接状态:在高振动环境中需定期确认连接稳固性。
    - 遵循正确安装流程:推荐使用3M™ Scotchlok™工具进行标准压接操作以保证最佳效果。

    兼容性和支持


    兼容性:
    - 该产品兼容大多数标准线缆绝缘材料,包括柔性聚氯乙烯、交联聚乙烯等。
    - 提供多种颜色编码选项便于区分不同的电路分支。
    厂商支持:
    - 技术咨询热线:800-225-5373
    - 在线资源中心:www.3M.com/interconnect

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保正确压接并检查是否符合标准规范。 |
    | 插拔困难 | 检查插头与插座是否匹配,尝试清洁金属表面灰尘。 |
    | 过热现象 | 检查是否超过额定电流,调整负载分布。 |

    总结和推荐


    综合评估:
    3M™ Mini-Clamp Socket 在设计上充分考虑了实际应用中的需求,具备紧凑设计、易于安装和高可靠性等特点。其广泛的适用范围使其成为众多电子项目中的理想选择。
    推荐结论:
    - 推荐使用场景:适用于需要频繁插拔、空间有限且对性能要求较高的场合。
    - 总体评价:高度推荐!这款产品以其卓越的性能和便捷的操作体验,在行业内具有很强的竞争优势。
    如果您正在寻找一款能够平衡成本效益与性能表现的产品,那么3M™ Mini-Clamp Socket无疑是一个明智的选择。

7000007432厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。
