7000057300

产品分类:
厂牌: 3M
产品描述:
供应商型号: TS-7000057300
供应商: 海外现货
标准整包数: 1
3M  7000057300

7000057300概述

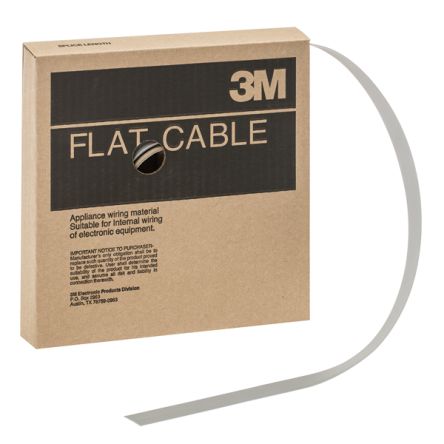

    3M™ Round Conductor Flat Cable(.050" 26 AWG Stranded, TPE 3770 Series)技术手册概述

    1. 产品简介


    3M™ Round Conductor Flat Cable (.050" 26 AWG Stranded, TPE 3770 Series) 是一款采用高性能热塑性弹性体(TPE)绝缘材料的扁平电缆。此电缆具备多股镀锡铜导线,直径为.050英寸(1.27毫米),且每条导线均为26 AWG标准规格。这种电缆特别适用于工业、消费电子和电信等领域,能够实现高效的数据传输和信号传输。

    2. 技术参数


    - 导体规格: 26 AWG,7×34 [7×0.160] 镀锡多股铜导体
    - 绝缘材料: 热塑性弹性体(TPE)
    - 颜色: 灰色
    - 电压等级:
    - 美国:300V
    - 欧盟:<50V
    - 绝缘电阻: > 1×10^10 Ω/10英尺 (3米)
    - 特性阻抗: 不平衡,104 Ω
    - 电容: 13.1 pF/英尺 (42.98 pF/米)
    - 电感: 0.14 μH/英尺 (0.46 μH/米)
    - 传播延迟: 1.36 ns/英尺 (4.46 ns/米)
    - 传播速度: 75%
    - 温度范围: -40°C 到 +105°C
    - 燃烧等级: UL水平垂直燃烧测试,UL文件号E42769,型号202973

    3. 产品特点和优势


    - 高密度排列: 26 AWG导线间距为.050英寸,允许批量连接到广泛的IDC连接器。
    - 成本效益: TPE绝缘材料具有优异的传输性能且成本较低。
    - 灵活性: 可按需剪裁,便于分支连接或单独端接。
    - 广泛的适用性: 支持不同数量的导线(9至64根),能够适应多种应用场景。
    - 耐用性: 具有出色的温度耐受性(-40°C到+105°C)。

    4. 应用案例和使用建议


    - 典型应用场景: 用于消费电子产品、工业控制系统和电信设备的内部布线。
    - 使用建议:
    - 在布置电缆时,注意保持电缆的平直度,避免过度弯曲。
    - 定期检查电缆的磨损情况,特别是在频繁移动或高压环境中使用时。
    - 使用前请确保电缆符合相关法规要求,如RoHS合规性。


    5. 兼容性和支持


    - 兼容性: 该电缆可与广泛使用的IDC连接器兼容。
    - 支持: 3M公司提供详尽的技术支持和售后服务,包括详细的使用指南和技术文档。

    6. 常见问题与解决方案


    - 问题: 导线断裂
    - 解决方案: 确保施工过程中避免过度拉伸或弯折电缆。
    - 问题: 绝缘损坏
    - 解决方案: 定期检查电缆的物理状况,及时更换受损部分。

    7. 总结和推荐


    综上所述,3M™ Round Conductor Flat Cable (.050" 26 AWG Stranded, TPE 3770 Series) 以其卓越的传输性能、广泛的适用性和灵活的使用特性,在多个应用领域展现出强大的市场竞争力。对于需要高效、可靠传输解决方案的项目,这款电缆是一个非常值得考虑的选择。

7000057300厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000057300数据手册

厂牌 PDF简要描述 下载
3M 3M 7000057300 7000057300数据手册

7000057300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 87.4374 ¥ 743.2179
库存: 10
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 743.21
直接购买
加入购物车
