929975-01-06-RK

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 12pin 2A 2.54μm 锡 黑色 通孔安装 15.24mm(长度)*5.08mm(高度)
供应商型号: 3387406
供应商: 海外现货
标准整包数: 1

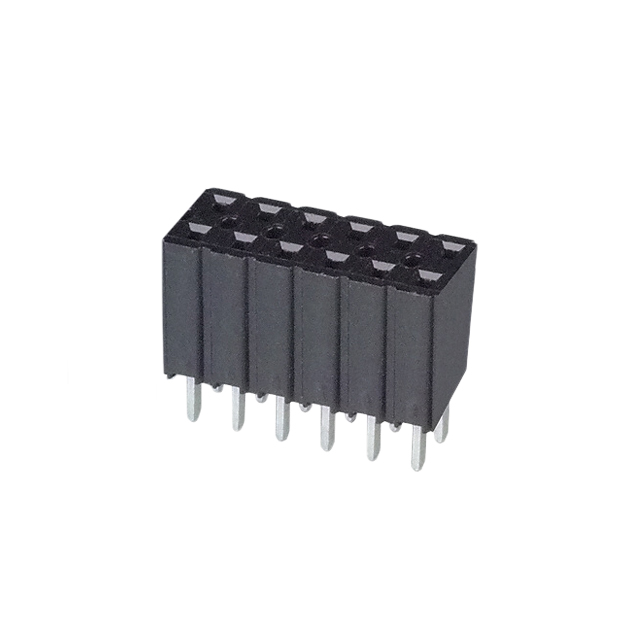

3M 矩形连接器 - 针座 - 插座/母插口 929975-01-06-RK

929975-01-06-RK概述

    3M™ Boardmount Socket 929 系列技术手册

    1. 产品简介


    3M™ Boardmount Socket 929 系列是一款专为电路板安装设计的电子连接器,适用于多种应用场景。它提供单行和双行接触点配置,可以支持从1到40个接触点(单行)和从2到80个接触点(双行)。这种连接器广泛应用于计算机、通信设备、工业控制和消费电子产品等领域。

    2. 技术参数


    以下是从技术手册中提取的关键技术参数:
    | 参数类别 | 具体参数 |

    | 绝缘材料 | 玻璃填充聚酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 色彩 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触材料镀层 | 底层镍100微英寸(2.54微米),表面锡铅或光亮锡 |
    | 最大电流 | 所有线路带电情况下最大2安培,环境温度不超过65°C |
    | 绝缘电阻 | ≥5×10^9 欧姆,施加500伏直流电压 |
    | 耐压 | 1500VRMS 海平面 |
    | 温度范围 | 工作温度:-40°C 到 +105°C |
    | 生产工艺耐温 | 260°C(J-STD-020C标准),PBT绝缘材料版本最大成型温度191°C |

    3. 产品特点和优势


    3M™ Boardmount Socket 929 系列的独特功能如下:
    - 调谐叉式接触设计:确保稳定可靠的电气连接。
    - 焊接支架:便于生产过程中使用波峰焊工艺。
    - 可选的板固定功能:增强连接器在电路板上的稳定性。
    - 广泛的接触点选择:可选1到40个单行接触点和2到80个双行接触点。
    这些特点使得该产品在各种电子设备中具有高度的灵活性和可靠性,提升了市场的竞争力。

    4. 应用案例和使用建议


    该连接器适用于多种应用场景,例如:
    - 计算机:主板上的内存插槽。
    - 通信设备:交换机背板连接。
    - 工业控制:自动化设备中的信号传输。
    使用建议:
    - 在安装前,请确保焊接点完全清洁。
    - 推荐使用波峰焊工艺进行焊接,以提高焊接质量和可靠性。
    - 确保接触点数量和排列符合设计要求,避免误配或连接不良。

    5. 兼容性和支持


    3M™ Boardmount Socket 929 系列可以与以下系列的针座适配:
    - 929 系列
    - 2300 系列
    对于售后支持,用户可通过拨打技术支持电话获得帮助。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:连接器无法稳固地安装在电路板上
    - 解决方案:检查是否选择了具备板固定功能的型号,并正确安装。
    - 问题:焊接过程中出现虚焊现象
    - 解决方案:确保焊接温度和时间符合规范,并且焊接区域干净无杂质。
    - 问题:接触不良导致电气故障
    - 解决方案:检查接触点是否有损伤或氧化,必要时更换新的连接器。

    7. 总结和推荐


    总结:
    3M™ Boardmount Socket 929 系列凭借其稳定可靠的设计、广泛的接触点选项和易于生产的特性,在多种电子设备中表现出色。它提供了良好的电气性能和环境适应性,能够满足大多数应用场景的需求。
    推荐:
    鉴于其高性价比、可靠性以及广泛应用的支持,我们强烈推荐在需要高效连接解决方案的场合中使用此产品。

929975-01-06-RK参数

参数
针脚数 12pin
防护等级 -
类型 Push-Pull,Receptacle
间距-配接 2.54mm
额定电流 2A
触头镀层厚度 - 配接 2.54μm
颜色 黑色
排数 2
触头镀层 - 配接
长*宽*高 15.24mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929975-01-06-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929975-01-06-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929975-01-06-RK 929975-01-06-RK数据手册
