3SD04-S01

产品分类:
厂牌: 3M
产品描述:
供应商型号: ET-3805019
供应商: 海外现货
标准整包数: 1

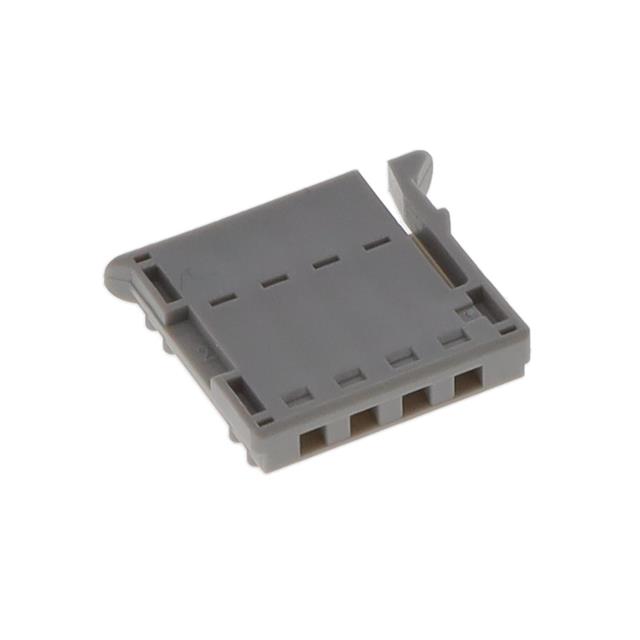

3M  3SD04-S01

3SD04-S01概述

    3M™ Mini Stack Connector 技术手册解析

    产品简介


    3M™ Mini Stack Connector 是一种微型IDC连接器,专为传感器线束连接设计。它能够提供可靠且简单的连接过程,特别适用于自动化制造环境中需要高密度连接的场合。这种连接器的主要特点是占用更少的电路板空间、减少接线时间,且易于操作和拆卸。

    技术参数


    以下是3M™ Mini Stack Connector 的关键技术参数:
    | 参数 | 规格 |

    | 电压 | AC/DC 32V Max. |
    | 电流 | 2.0A MAX. (AWG22-26)
    1.5A MAX. (AWG27-28)
    1.0A MAX. (AWG29-30) |
    | 温度范围 | -20°C 至 85°C |
    | 材料 | Housing:PBT树脂
    Contact:铜合金
    接触面镀金,IDC镀镍 |
    | 线径范围 | AWG#22-30 |
    | 尺寸 | 镀金部分:直径 2-1.5±0.05 mm
    IDC 部分:直径 12-0.9±0.05 mm |

    产品特点和优势


    1. 节省空间:相比其他类似尺寸的压接连接器,3M™ Mini Stack Connector 能节省30%以上的电路板空间。
    2. 高效操作:相较于传统的压接工艺,接线时间可以减少约60%。
    3. 简化安装:连接器集成接触端子和外壳,易于操作和插拔。
    4. 高可靠性:双IDC终止方式提供了可靠的连接性能。
    5. 适用广泛:能够适应从AWG#22到AWG#30的各种线径。

    应用案例和使用建议


    - 应用案例:这款连接器常用于自动化制造设备中,如传感器连接、控制面板连接等。特别是在需要高密度连接的应用中表现尤为出色。
    - 使用建议:在使用过程中,建议在接线前仔细检查连接器的状态,确保连接器没有损坏。在进行多次插拔后,也应定期检查接触点是否有磨损或腐蚀现象。

    兼容性和支持


    3M™ Mini Stack Connector 具有广泛的兼容性,能够与其他多种设备和组件无缝对接。此外,制造商还提供了详细的技术文档和支持服务,以帮助用户更好地理解和使用这一产品。

    常见问题与解决方案


    1. 问题:连接器不易插拔?
    - 解决方案:请检查连接器是否正确对齐,确保所有引脚都处于正确的插入位置。
    2. 问题:无法锁定连接器?
    - 解决方案:请检查固定夹是否已正确固定,必要时可重新安装固定夹。

    总结和推荐


    3M™ Mini Stack Connector 以其高效、便捷和可靠的特点,成为在自动化设备和高密度连接需求领域的重要选择。其独特的节省空间和简化接线的优势,使其在许多应用中具有显著的竞争力。强烈推荐这一产品,尤其是对于那些正在寻找高性能连接解决方案的用户。
