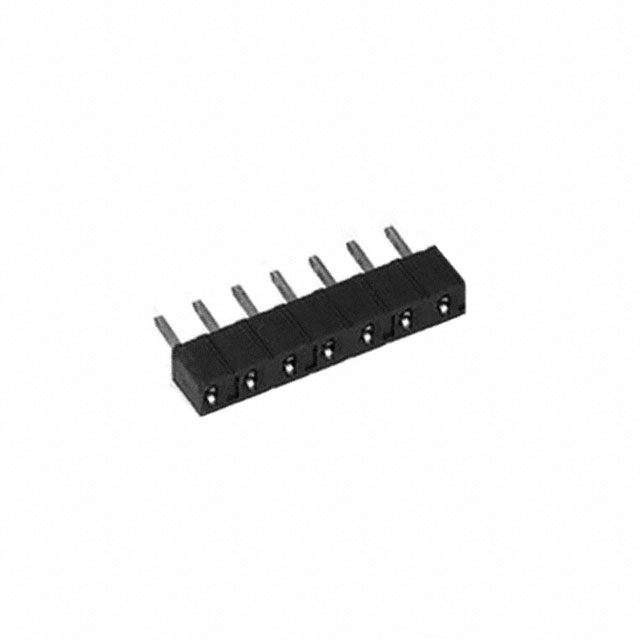

929870-01-07-10

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 7pin 1A 250nm 金 黑色 通孔安装
供应商型号: 929870-01-07-10-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 插座/母插口 929870-01-07-10

929870-01-07-10概述

    # 3M™ Boardmount Socket 技术手册

    产品简介


    3M™ Boardmount Socket(系列929)是一种设计用于板上安装的插座,适用于需要高密度连接的应用。该产品采用低轮廓设计,可以实现非常紧密的电路板堆叠,适用于空间有限的场合。其主要功能是为电子设备提供可靠的连接接口,广泛应用于计算机、通信设备、工业自动化系统等领域。

    技术参数


    物理特性
    - 材料:玻璃填充聚酯(PBT)或高温尼龙
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 毛细孔涂层:100微英寸镍(下层)
    - 擦拭区:金、锡铅或镀锡(具体选项请参阅订购信息)
    - 焊接尾端:锡铅或镀锡(具体选项请参阅订购信息)
    - 标记:无
    电气特性
    - 电流承载能力:1A
    - 绝缘电阻:>1 × 10^9 欧姆@500V DC
    - 耐压:海平面1000Vrms
    环境特性
    - 温度范围:-40°C至105°C
    - 加工温度:260°C(仅适用于高温尼龙版本,单次通过,符合J-STD-020C标准);最大成型绝缘体温度:191°C(焊接波峰处理)
    接触数量
    - 接触数量范围:1-36个
    特殊设计
    - 调谐叉接触设计
    - 低轮廓允许板间距离最小达到0.150英寸
    - 焊接支撑脚便于生产焊接

    产品特点和优势


    3M™ Boardmount Socket(系列929)具有多项独特的功能和优势。其低轮廓设计使其能够实现板间的紧凑堆叠,适合空间受限的环境。调谐叉接触设计提供了出色的机械和电气稳定性,确保了长时间的可靠运行。此外,焊接支撑脚的设计简化了生产和组装过程,提高了生产效率。该产品在多种行业中有广泛应用,如计算机、通信设备和工业自动化系统,展示了其在不同领域的市场竞争力。

    应用案例和使用建议


    应用案例
    3M™ Boardmount Socket(系列929)通常用于需要高密度连接和低轮廓的应用,例如计算机主板、服务器背板、交换机等。这些应用中,该产品提供了稳定的电气连接,满足了严苛的工作环境要求。
    使用建议
    - 在选择接触材料时,根据应用的具体需求选择合适的表面处理方式(金、锡铅或镀锡),以确保最佳性能。
    - 确保焊接工艺符合标准(如J-STD-020C),以避免焊接过程中对产品造成的损坏。
    - 由于该产品的焊接尾端可能含有铅,对于需要RoHS认证的应用,请确认具体要求并选择合适的配置。

    兼容性和支持


    该产品具有较好的通用性,可以与其他标准规格的电子元件兼容。为了更好地服务客户,3M公司提供了详细的订购信息和技术支持。如需进一步的技术咨询或订购信息,可联系技术支持团队(电话:800-225-5373)。

    常见问题与解决方案


    问题1:产品是否有RoHS认证?
    - 解决方案:根据技术手册中的相关信息,该产品符合RoHS标准。具体细节请参考附录E1-E4。
    问题2:如何正确处理焊接过程中的缺陷?
    - 解决方案:确保焊接工艺符合相关标准,如J-STD-020C,以减少焊接缺陷。如遇特殊情况,建议与技术支持团队联系,获得更专业的指导。

    总结和推荐


    综上所述,3M™ Boardmount Socket(系列929)是一款高性能、多功能的板上安装插座,非常适合在空间受限的应用环境中使用。其低轮廓设计和出色的电气稳定性使其成为众多领域的首选。鉴于其优越的功能和广泛的适用性,强烈推荐使用此产品,特别是在需要高可靠性连接的应用场景中。

929870-01-07-10参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
间距-配接 2.54mm
排数 1
触头镀层厚度 - 配接 250nm
防护等级 -
触头镀层 - 配接
针脚数 7pin
额定电流 1A
安装方式 通孔安装
零件状态 在售
包装方式 散装

929870-01-07-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929870-01-07-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929870-01-07-10 929870-01-07-10数据手册

929870-01-07-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.219 ¥ 10.3006
10+ $ 0.9709 ¥ 8.2043
100+ $ 0.873 ¥ 7.3765
库存: 525
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.3
