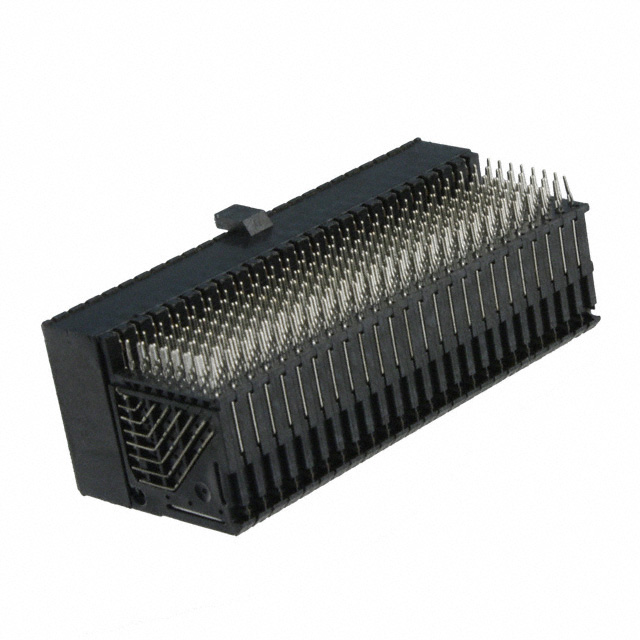

HSHM-S200DE4-8AP1-TG30

产品分类: 背板连接器 - 专用
厂牌: 3M
产品描述: Conn Hard Metric SKT 200 POS 2mm Press Fit RA Thru-Hole Box
供应商型号: HSHM-S200DE4-8AP1-TG30-ND
供应商: Digi-Key
标准整包数: 1
3M 背板连接器 - 专用 HSHM-S200DE4-8AP1-TG30

HSHM-S200DE4-8AP1-TG30概述

    3M™ MetPak™ HSHM Press-Fit Socket:技术手册

    1. 产品简介


    3M™ MetPak™ HSHM Press-Fit Socket是一款高可靠性连接器,主要用于高速信号传输和数据通信应用。该连接器采用模块化和可扩展的设计,符合IEC 61076-4-101标准。每个连接器包含200个信号接触点,8排并带有直角设计,适合多种复杂应用场景。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    - 绝缘材料: 高温热塑性塑料(LCP)
    - 接触材料: 铜合金
    - 阻燃等级: UL 94V-0
    - 机械性能:
    - 正常力: 信号0.57 N [58 g],屏蔽0.74 N [75 g]
    - 接触力: 信号0.32 N [33 g],屏蔽0.22 N [22 g]
    - 分离力: 信号0.20 N [20 g],屏蔽0.20 N [20 g]
    - 振动试验: 250次插拔
    - 电气性能:
    - 数据速率: 最高5 Gb/s
    - 特性阻抗: 单端50Ω,差分100Ω
    - 绝缘电阻: 10^4 MΩ @ 100 VDC
    - 耐电压: 750 VRMS
    - 环境性能:
    - 工作温度范围: -55°C 至 125°C

    3. 产品特点和优势


    - 高频低串扰: 可支持高达5 Gb/s的数据传输速度,同时具备优异的高频低串扰特性。
    - 阻抗匹配: 支持单端50Ω和差分100Ω的特性阻抗匹配。
    - 可靠性: 双弹簧结构确保长期稳定可靠。
    - 集成指形导轨: 确保装配过程中良好的定位和引导。
    - 互换性: 可以与其他8行3M™ MetPak™ HM和HSHM插座端到端堆叠使用。

    4. 应用案例和使用建议


    - 典型应用: 服务器背板、交换机、存储设备等。
    - 使用建议:
    - 在安装前确认电路板设计符合3M推荐的孔位布局。
    - 确保装配过程中的接触力保持在标准范围内,以保证信号传输的稳定性。

    5. 兼容性和支持


    - 兼容性: 该连接器可以与其他8行3M™ MetPak™ HM和HSHM插座端到端堆叠使用,兼容多种模块化系统。
    - 支持: 供应商提供技术支持服务,包括详细的技术文档、样品、设计支持和工程咨询服务。

    6. 常见问题与解决方案


    - 问题1: 插拔次数不足导致接触不良
    - 解决方案: 检查接触力是否在正常范围内,并考虑更换磨损严重的接触件。
    - 问题2: 信号质量下降
    - 解决方案: 确认接触表面没有污染物,必要时清洁接触区域。

    7. 总结和推荐


    综上所述,3M™ MetPak™ HSHM Press-Fit Socket是一款高性能、高可靠性的连接器,特别适用于高速数据传输应用。它的双弹簧设计和高频低串扰特性使其在市场上具有较强的竞争力。鉴于其优秀的特性和适用的应用场景,强烈推荐在高速信号传输和数据通信中使用此产品。

HSHM-S200DE4-8AP1-TG30参数

参数
长*宽*高 50mm(长度)*17.399mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 散装

HSHM-S200DE4-8AP1-TG30厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。
