首页  >  产品百科  >  7000090300

7000090300

产品分类:
厂牌: 3M
产品描述:
供应商型号: TS-7000090300
供应商: 海外现货
标准整包数: 100
3M  7000090300

7000090300概述

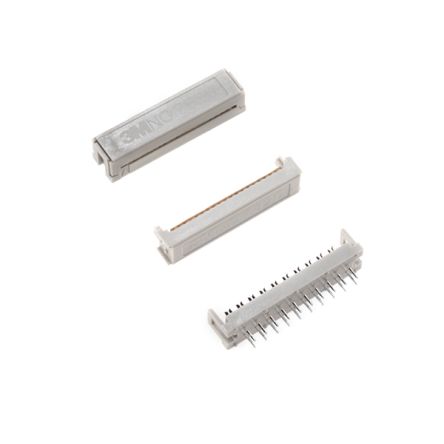

    3M™ PCB .100" × .100" Two Row 78XX Series 电子元器件技术手册

    产品简介


    3M公司推出的3M™ PCB .100" × .100" Two Row 78XX Series是一种专为低功耗电路板设计的连接器,主要应用于需要低外形轮廓且对空间利用率要求较高的电子设备中。此系列连接器不仅提供了可靠而高效的电气连接,还具备成本效益和环保特性。适用于工业控制、通讯设备、医疗仪器、航空航天等领域。

    技术参数


    - 物理规格
    - 绝缘材料:玻璃填充聚酯(Glass Filled Polyester)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料
    - 材质:铍铜(Beryllium Copper)
    - 底层电镀:100 μ" [2.54 mm] 镍
    - U槽及焊尾:金镀层
    - 电气特性
    - 电流承载能力:1.0 A
    - 绝缘电阻:≥ 1,000 MΩ(500VDC条件下)
    - 耐压测试:1,000 VAC(持续1分钟)
    - 环境适应性
    - 工作温度范围:-55°C 至 +105°C
    - 制造工艺:仅限波峰焊接
    - 认证信息
    - UL 文件编号:E680803

    产品特点和优势


    - 单个连接器端接:减少了整体连接器的成本。
    - 低高度设计:7.3毫米的端接高度,适用于需要低外形轮廓的应用场合。
    - 助焊点:有助于板面清洁。
    - 节省空间:相比四行设计,占用更少的板面积。
    - RoHS合规:符合环保标准,满足全球市场的环保要求。

    应用案例和使用建议


    此款连接器广泛应用于需要紧凑布局的设备中,例如工业自动化控制系统和电信基础设施。对于需要高效电气连接和节省空间的应用场合,建议采用该连接器。实际使用时需要注意确保正确的焊接温度和时间,避免过度加热导致损坏。

    兼容性和支持


    - 兼容性:该连接器适配标准的.100” x .100”接头布局,可以与其他相同规格的产品轻松配合使用。
    - 支持与维护:请联系当地经销商或拨打技术支持热线800-225-5373获取更多帮助。

    常见问题与解决方案


    1. 问题:如何确保连接器的电气性能稳定?
    - 解决方案:按照手册提供的焊接参数进行正确焊接,并保持良好的清洁度。
    2. 问题:如何判断连接器是否损坏?
    - 解决方案:使用万用表检查各接触点之间的电阻值,如发现异常应及时更换。

    总结和推荐


    3M™ PCB .100" × .100" Two Row 78XX Series是一款非常出色的连接器产品,具有出色的成本效益和性能稳定性,特别适合于需要高密度安装和低功耗需求的场合。建议在需要高可靠性和紧凑结构的应用中优先考虑使用这款连接器。

7000090300厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000090300数据手册

厂牌 PDF简要描述 下载
3M 3M 7000090300 7000090300数据手册

7000090300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 5.0508 ¥ 42.9318
200+ $ 4.5747 ¥ 38.885
300+ $ 4.332 ¥ 36.822
500+ $ 4.2066 ¥ 35.7561
1000+ $ 4.0128 ¥ 34.1088
库存: 0
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
