929852-01-08-RB

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 16pin 2A 760nm 金 黑色 通孔安装
供应商型号: Q-929852-01-08-RB
供应商: 期货订购
标准整包数: 810

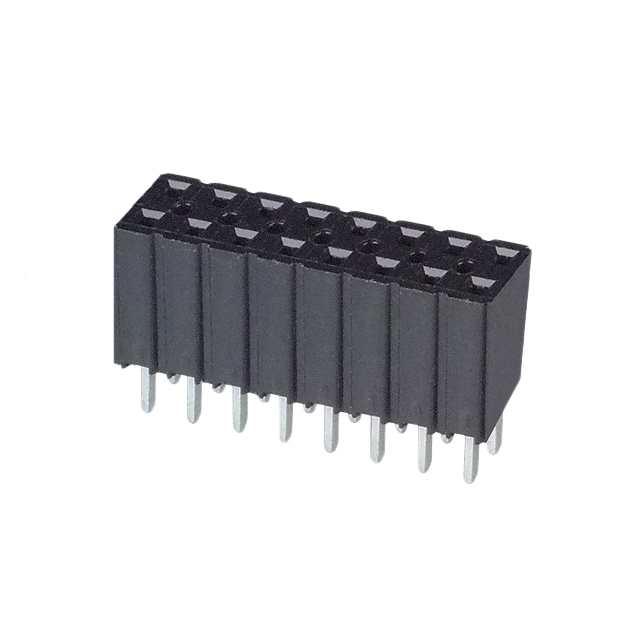

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-08-RB

929852-01-08-RB概述

    3M™ Boardmount Socket 929 系列技术手册

    产品简介


    3M™ Boardmount Socket 929 系列是一种适用于印刷电路板(PCB)上的直角焊接引脚的电子连接器。这款产品提供单排和双排两种配置,单排最多可容纳40个触点,而双排则可达到80个触点。这种设计特别适用于需要高密度互连的应用场景。产品的主要功能在于实现PCB之间的高效电气连接,适用于各种电子设备和系统中。

    技术参数


    - 触点数量:单排1-40个触点,双排2-80个触点。
    - 触点材料:铜合金,表面镀镍,并有多种电镀选项(锡铅合金、光亮锡或金)。
    - 绝缘体材料:玻璃填充聚酯(PCT),UL 94V-0级防火等级。
    - 电气特性:最大电流2安培(所有线路满载情况下),绝缘电阻大于5 GΩ(500 VDC),耐压为1500 VRMS。
    - 环境适应性:工作温度范围-40°C至+105°C,可承受最高260°C的焊接过程。
    - 物理特性:触点接触力设计符合调谐叉原理,有助于提高连接可靠性;焊脚支架便于生产波峰焊接。

    产品特点和优势


    3M™ Boardmount Socket 929 系列的主要特点是其独特的调谐叉触点设计,该设计不仅提高了电气连接的稳定性,还增强了产品的可靠性。此外,通过使用可选的板固定功能,此产品能够更稳定地安装于PCB上,从而降低了振动导致的松动风险。产品采用防火等级为UL 94V-0的材料,确保了更高的安全性。其广泛的温度适应范围也使其适用于各种严苛的工作环境。

    应用案例和使用建议


    此产品广泛应用于计算机、通信设备、工业控制等领域。例如,在某些服务器的背板连接应用中,3M™ Boardmount Socket 929 系列可以实现多个组件间的高密度互连。在实际应用中,为了保证最佳性能,建议将此产品安装在尽可能平坦且无应力的PCB区域,以避免由于板弯曲引起的连接失效。

    兼容性和支持


    3M™ Boardmount Socket 929 系列与3M公司其他系列的连接器具有良好的兼容性,用户可根据具体需求选择合适的触点数量和电镀方式。此外,3M公司提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这一产品。

    常见问题与解决方案


    - Q: 如何确定合适的触点数量?
    - A: 根据实际的信号数量和所需的电气容量来决定触点的数量。

    - Q: 是否需要特殊工具进行安装?
    - A: 通常不需要,但建议在安装过程中使用适当的焊接设备以确保良好的电气连接。

    - Q: 该产品是否符合RoHS标准?
    - A: 是的,可通过访问3M官方网站上的《监管信息附录》(RIA)获取详细合规信息。

    总结和推荐


    总体而言,3M™ Boardmount Socket 929 系列是一款高性能的电子连接器,具有高密度触点设计、优良的电气特性和宽广的工作温度范围等显著优势。其在多种应用场合下的优异表现和高可靠性使得该产品成为同类产品中的佼佼者。因此,对于需要在PCB之间实现可靠电气连接的应用场景,强烈推荐使用3M™ Boardmount Socket 929 系列。

929852-01-08-RB参数

参数
间距-配接 2.54mm
针脚数 16pin
触头镀层厚度 - 配接 760nm
防护等级 -
类型 Push-Pull,Receptacle
排数 2
触头镀层 - 配接
颜色 黑色
额定电流 2A
安装方式 通孔安装
零件状态 在售
包装方式 散装

929852-01-08-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-08-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-08-RB 929852-01-08-RB数据手册

929852-01-08-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
