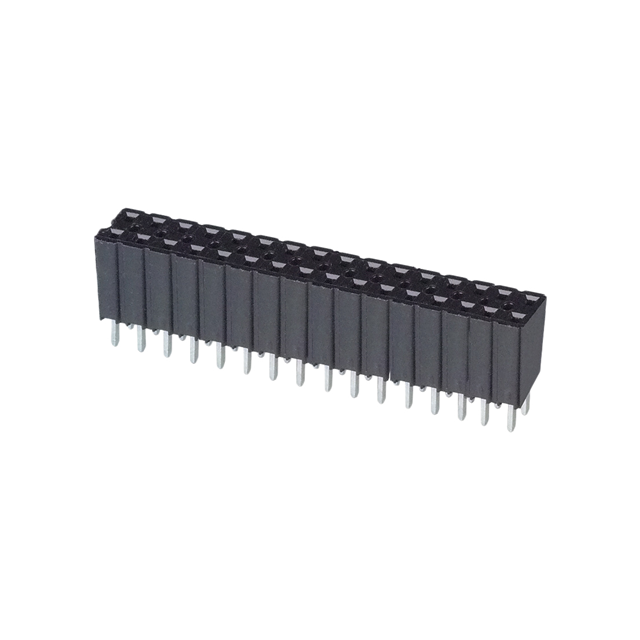

929852-01-15-RB

厂牌: 3M
产品描述: 插座 2.54mm 2 30pin 2A 760nm 金 黑色 支架安装,通孔安装
供应商型号: Q-929852-01-15-RB
供应商: 期货订购
标准整包数: 324
3M 矩形连接器 - 针座 - 插座/母插口 929852-01-15-RB

929852-01-15-RB概述

    3M™ Boardmount Socket 929 系列技术手册

    1. 产品简介


    3M™ Boardmount Socket 929 系列是一种用于电路板连接的插座,提供单排最多 40 个接触点、双排最多 80 个接触点的连接选项。它采用直式焊接尾设计,特别适用于焊接操作,且具有可选的板固定功能。这些插座由玻璃填充聚酯材料(PCT)制成的绝缘体和铜合金镀镍接触材料组成,符合RoHS标准,广泛应用于各种电子设备和系统中。

    2. 技术参数


    - 绝缘体材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:镍(下镀层),厚度可定制(锡铅或纯锡)
    - 最大电流:所有线路在最高 65°C 环境温度下承载 2 安培
    - 绝缘电阻:> 5 x 10^9 Ω(在 500 VDC 下)
    - 耐压值:1,500 VRMS(海拔为海平面时)
    - 工作温度范围:-40°C 到 +105°C
    - 工艺温度等级:260°C(根据 J-STD-020C 标准)

    3. 产品特点和优势


    - 调谐叉接触设计:提供可靠的电气连接,增强信号传输稳定性。
    - 焊脚支架:方便生产波峰焊接,提高制造效率。
    - 可选板固定功能:防止插拔过程中插座从主板上脱落,增加机械稳定性。
    - 符合RoHS标准:环保且对人体安全无害,满足国际标准要求。
    - 多种接触点配置:满足不同应用需求,灵活选择适合的接触数量。

    4. 应用案例和使用建议


    应用案例:
    - 适用于工业自动化控制系统中的模块化设计,如伺服驱动器、传感器接口等。
    - 在医疗设备中,例如用于监测仪器的数据传输。
    - 在通信设备中,如路由器、交换机的背板连接。
    使用建议:
    - 确保接触针的长度不超过 0.25 英寸(6.4 mm),以保证最佳性能。
    - 使用 929 系列或 2300 系列的引脚条作为配套部件,确保良好的兼容性和电气连接。
    - 对于高密度布线场合,可考虑双排设计以获得更高的接触点数,同时注意散热管理以避免过热问题。

    5. 兼容性和支持


    该产品可以与 929 系列和 2300 系列的引脚条配合使用,形成稳固的连接。3M公司提供详细的技术文档、销售和订购信息,客户可以通过官方电话 800-225-5373 或网站 http://www.3Mconnectors.com 获得进一步支持和服务。

    6. 常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查接触点是否干净,重新插入并确保插座与引脚条对齐良好。
    - 问题:无法实现良好的焊接效果
    - 解决方案:确认焊接温度和时间是否符合要求,使用适当的助焊剂,并按照正确的步骤进行焊接。
    - 问题:出现机械松动
    - 解决方案:检查是否有足够的板固定力,必要时可安装额外的板固定装置。

    7. 总结和推荐


    综上所述,3M™ Boardmount Socket 929 系列具备出色的电气性能和耐用性,适用于多种工业和消费电子产品。其调谐叉接触设计、可靠的工作环境适应性以及灵活的配置选项使其在市场上具有较强的竞争力。对于需要高效连接和稳定信号传输的应用场合,强烈推荐使用此系列产品。

929852-01-15-RB参数

参数
类型 插座
触头镀层 - 配接
颜色 黑色
防护等级 -
额定电流 2A
间距-配接 2.54mm
针脚数 30pin
排数 2
触头镀层厚度 - 配接 760nm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

929852-01-15-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-15-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-15-RB 929852-01-15-RB数据手册

929852-01-15-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
324+ $ 3.0047 ¥ 24.9388
库存: 324000
起订量: 324 增量: 324
交货地:
最小起订量为:324
合计: ¥ 8080.17
