929852-01-08-RA

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 16pin 2A 250nm 金 黑色 通孔安装 20.32mm*5.08mm*5.08mm
供应商型号: 3858759
供应商: 海外现货
标准整包数: 1

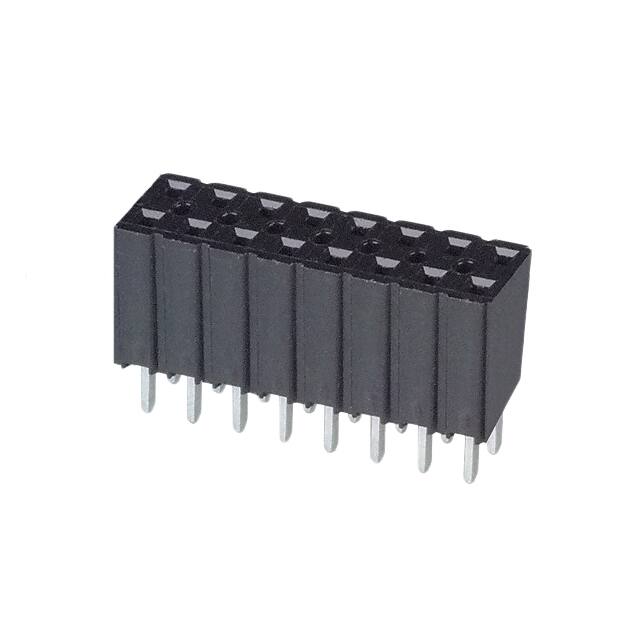

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-08-RA

929852-01-08-RA概述

    3M™ Boardmount Socket 929 系列:技术手册解析

    产品简介


    3M™ Boardmount Socket 929 系列是一款用于电路板连接的电子元器件。该产品提供单排1-40个接触点和双排2-80个接触点的选择,特别适用于需要高密度连接的应用场合。其独特的“调谐叉”设计保证了接触稳定性和可靠性,特别适合于焊接尾部的生产波焊过程。

    技术参数


    - 物理参数
    - 绝缘材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:底层镍100μ" [2.54μm];擦拭区厚度根据订购信息
    - 焊接尾部:锡铅或磨光锡(见订购信息)
    - 标记:无
    - 电气参数
    - 最大电流:所有线路在最大环境温度为65°C时,每个线路最大2A
    - 绝缘电阻:在500V DC下大于5×10^9 Ω
    - 耐压:海平面下1500 VRMS
    - 环境参数
    - 温度范围:-40°C至+105°C
    - 制造工艺等级:260°C(按J-STD-020C标准),绝缘体最高模具温度为191°C(仅限焊接波过程)

    产品特点和优势


    3M™ Boardmount Socket 929 系列的主要优势在于其调谐叉设计和高电流承载能力。这种设计确保了在不同环境下长期稳定可靠的接触。此外,它还提供了选配的板卡固定功能,进一步增强了结构稳定性。

    应用案例和使用建议


    该系列产品广泛应用于需要高密度、高可靠性的连接场合,例如工业自动化、通信设备和医疗仪器等领域。具体使用建议如下:
    - 在组装过程中,建议使用推荐的引脚长度不超过0.25英寸[6.4毫米],以确保最佳的接触效果。
    - 搭配使用3M的929系列和2300系列插针条头,可以实现更佳的电气连接性能。

    兼容性和支持


    3M™ Boardmount Socket 929 系列可与多种标准尺寸的插针条头兼容。厂商提供了详尽的技术支持和服务,包括RoHS合规性声明,可以在www.3mconnectors.com网站上找到相关的Regulatory Information Appendix (RIA)。

    常见问题与解决方案


    1. 问题:产品在高温环境下的电流承载能力下降?
    - 解决方案:检查并确认实际使用环境的温度未超过产品的额定温度范围(-40°C至+105°C)。
    2. 问题:产品在波焊过程中出现不良焊接?
    - 解决方案:建议遵循推荐的焊接尾部类型,进行正确的焊接工艺操作。

    总结和推荐


    3M™ Boardmount Socket 929 系列凭借其出色的稳定性和可靠性,在高密度连接需求的应用场合表现出色。产品规格详细且功能全面,特别适合于工业自动化、通信设备和医疗设备等领域。强烈推荐给需要高可靠性连接解决方案的用户。
    如需了解更多信息,请访问3M官网或直接联系技术支持团队。

929852-01-08-RA参数

参数
触头镀层 - 配接
防护等级 -
排数 2
间距-配接 2.54mm
针脚数 16pin
颜色 黑色
触头镀层厚度 - 配接 250nm
类型 Push-Pull,Receptacle
额定电流 2A
长*宽*高 20.32mm*5.08mm*5.08mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929852-01-08-RA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-08-RA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-08-RA 929852-01-08-RA数据手册

929852-01-08-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
