7100006029

产品分类:
厂牌: 3M
产品描述:
供应商型号: TS-7100006029
供应商: 海外现货
标准整包数: 1
3M  7100006029

7100006029概述

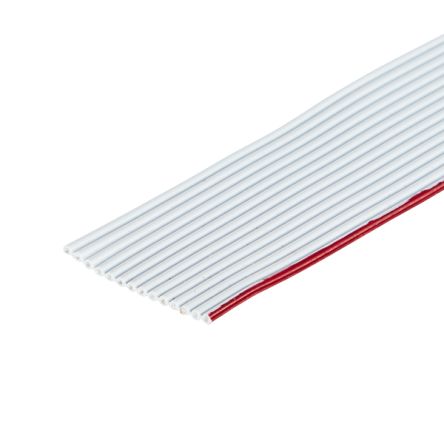

    # 3M™ Round Conductor Flat Cable 技术手册

    产品简介


    3M™ Round Conductor Flat Cable 是一种专为高功率应用设计的电缆,采用 26 AWG 规格的绞合铜导体和聚氯乙烯(PVC)绝缘材料制成。这种扁平电缆适用于多种应用场景,包括数据中心、工业控制、汽车电子等。它的灵活性和高功率能力使其成为连接系统和设备的理想选择。

    技术参数


    物理属性
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:标准为灰色,可选黑色
    - 标记:无标准标记,加拿大版本包含特定标记
    - 导线规格:26 AWG,7×34[7×0.160] 绞合镀锡铜线
    电气属性
    - 电压等级:美国和加拿大均为 300V,欧盟 <50V
    - 绝缘电阻:>1×10^10 Ω/英尺
    - 特性阻抗:不平衡,89Ω
    - 容量:不平衡,16.2 pF/英尺
    - 电感:不平衡,0.13 μH/英尺
    - 传播延迟:不平衡,1.44 ns/英尺
    - 传播速度:不平衡,71%
    环境属性
    - 温度范围:-20°C 至 +105°C
    - 阻燃等级:美国 VW-1,加拿大 FT1

    产品特点和优势


    3M™ Round Conductor Flat Cable 的显著特点包括:
    - 高功率传输:26 AWG 规格的导线允许更高的电流传输。
    - 灵活性和寿命:绞合导线提供了极高的柔韧性和延长的产品使用寿命。
    - 易于安装:中心间距为 0.05 英寸,便于与各种 IDC 连接器进行批量压接。
    - 可分割性:可以通过切割形成分支连接或单独的终止点。
    - 颜色选项:提供灰色和黑色两种颜色选择,方便在不同应用场景下使用。
    这些特性使它在需要高可靠性、高性能的应用场景中表现出色。

    应用案例和使用建议


    应用案例
    3M™ Round Conductor Flat Cable 在多种场合下均有广泛应用。例如,在数据中心中,它可以用于机柜内部的布线;在工业自动化系统中,它可以连接各种传感器和执行器;在汽车电子系统中,它可以作为内部连接线使用。
    使用建议
    - 批量压接:使用 0.05 英寸中心间距的优势在于可以与大批量 IDC 连接器配合使用,提高组装效率。
    - 温度管理:由于工作温度范围宽(-20°C 到 +105°C),确保在极端环境下也能正常运行。
    - 颜色区分:利用红色标记识别电缆起点,避免接线错误。

    兼容性和支持


    3M™ Round Conductor Flat Cable 与一系列 IDC 连接器具有良好的兼容性,可以实现高效的批量压接。3M 公司提供技术支持和维修服务,确保用户在使用过程中得到全面的支持。

    常见问题与解决方案


    1. 问题:如何确定电缆的颜色?
    - 解决方案:电缆的标准颜色为灰色,若需黑色可联系销售部门定制。

    2. 问题:电缆是否适合极端温度环境?
    - 解决方案:是的,该电缆可在 -20°C 至 +105°C 范围内正常工作。

    3. 问题:如何安装?
    - 解决方案:参照相关安装指南,确保按照正确的步骤进行安装以保证效果。

    总结和推荐


    3M™ Round Conductor Flat Cable 是一款高性能的电缆产品,具备出色的柔性、长寿命和可靠的电气性能。适用于多种高要求应用场景。其丰富的颜色选项、广泛的适用温度范围以及出色的电气性能使其在市场上具有很强的竞争力。我们强烈推荐这一产品,特别是在对电缆性能有严格要求的应用中。

7100006029厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100006029数据手册

厂牌 PDF简要描述 下载
3M 3M 7100006029 7100006029数据手册

7100006029封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 77.1284 ¥ 655.5914
库存: 12
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 655.59
直接购买
加入购物车
