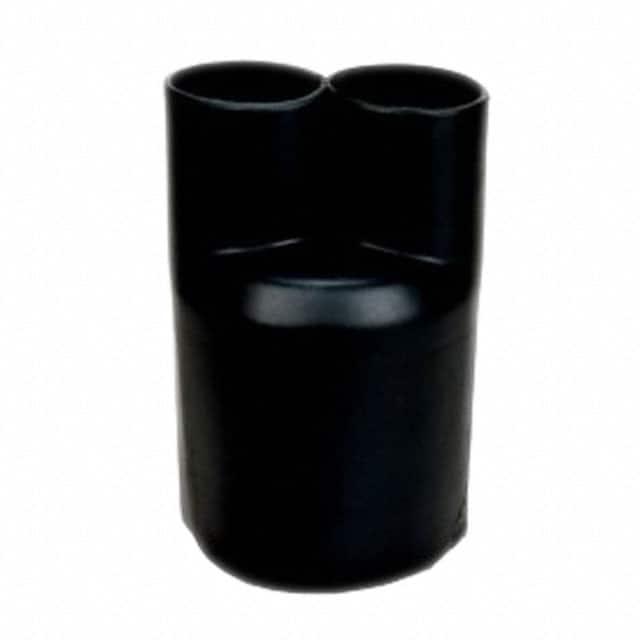

HDBB-210-1-250

产品分类: 热缩管
厂牌: 3M
产品描述: Heat Shrink Breakout Boot ST Black Case
供应商型号: 3M155940-ND
供应商: Digi-Key
标准整包数: 1
3M 热缩管 HDBB-210-1-250

HDBB-210-1-250概述

    电子元器件技术手册解析:3M Heat Shrink Heavy Duty Breakout Boot

    1. 产品简介


    3M Heat Shrink Heavy Duty Breakout Boot 是一款专门用于多芯铠装或护套电缆接头处应力释放和环境/机械保护的产品。这类靴式产品专为双分支设计,适用于需要高可靠性连接的应用场景。主要功能包括提供强大的机械支撑、防止外界物理损伤和化学侵蚀,同时确保信号传输的稳定性。产品广泛应用于船舶、工业设备、军用通信及海洋工程等领域。

    2. 技术参数


    以下是典型技术规格和性能参数:
    | 参数名称 | 规格范围 |

    | 产品型号 | HDBB-205 至 HDBB-230 |
    | 颜色 | 黑色 |
    | 材质选项 | 半刚性阻燃聚烯烃 (-1)
    柔性无卤素聚烯烃 (-3)
    柔性阻燃聚烯烃 (-6) |
    | 工作温度范围 | -55°C 至 110°C |
    | 支持粘合剂 | TTS-250 胶(80°C) |
    | 最大尺寸(扩展状态) | 3.00 英寸(76.20 mm) |
    | 最小尺寸(恢复状态) | 1.50 英寸(38.10 mm) |
    | 兼容电缆直径范围 | 0.37-3.00 英寸(9.40-76.20 mm) |
    关键电气特性:
    - 绝缘电压:15 kV(峰值)
    - 耐压测试:10 kV(5 分钟)
    - 接触电阻:<10 mΩ
    环境适应性:
    - 耐腐蚀:抗酸碱、盐雾环境
    - 耐热性:可承受高达 110°C 的工作温度

    3. 产品特点和优势


    - 双重防护:结合应力释放和环境密封功能,提供全面保护。
    - 材质多样:根据应用场景选择不同的材料(如阻燃、无卤素),提升适用性。
    - 高温粘合剂:采用高性能胶粘剂,确保长期稳定连接。
    - 多尺寸覆盖:产品涵盖广泛的电缆直径范围,满足多种需求。
    - 军工标准:符合 NAVSEA 和 MIL-STD 等行业标准,尤其适合苛刻环境下的应用。

    4. 应用案例和使用建议


    典型应用案例:
    - 军舰或潜艇的内部电缆接头保护。
    - 风力发电站的高压电缆节点。
    - 工业自动化设备中的动力线缆分支点。
    使用建议:
    - 在安装前,检查电缆直径是否匹配选定的型号。
    - 确保粘合剂充分加热以实现最佳密封效果。
    - 在极端温度环境中使用时,优先选择柔性无卤素材料。
    - 定期检查密封完整性,确保长期稳定运行。

    5. 兼容性和支持


    该产品可与市场上常见的多芯铠装电缆兼容,包括但不限于 3M 自身生产的电缆。3M 提供详尽的技术支持服务,包括安装指南和售后维护计划,确保客户能够正确使用和延长产品寿命。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 密封不良 | 检查粘合剂是否完全涂覆并加热到位 |
    | 尺寸不匹配 | 确认所选型号与电缆直径匹配 |
    | 环境密封失效 | 更换耐温更高或防水等级更高的型号 |
    | 安装后出现开裂 | 使用更坚固的半刚性材质或加强处理 |

    7. 总结和推荐


    综合评估:
    3M Heat Shrink Heavy Duty Breakout Boot 是一款集高性能与多功能于一体的电子元器件,特别适用于严苛的工作环境。其独特的设计、优异的性能参数和多样化的材质选择使其在市场上具有显著的竞争优势。
    推荐理由:
    - 可靠性强:经过严格的耐久测试,适合长期运行。
    - 广泛适配:多种规格覆盖多种场景。
    - 技术支持完善:制造商提供全面的服务保障。
    结论:强烈推荐此产品用于对电缆连接有高要求的应用场景。无论是工业设备还是军事领域,它都是一款值得信赖的选择。

HDBB-210-1-250参数

参数
长*宽*高 88.9mm(长度)
零件状态 在售
包装方式 散装

HDBB-210-1-250厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HDBB-210-1-250数据手册

厂牌 PDF简要描述 下载
3M 热缩管 3M HDBB-210-1-250 HDBB-210-1-250数据手册

HDBB-210-1-250封装设计

查看详情并下载
Symbol
Footprint
3D Model
