首页  >  产品百科  >  3601/34

3601/34

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-3601/34
供应商: 期货订购
标准整包数: 5
3M 扁平带状线缆 3601/34

3601/34概述

    3M™ Round Conductor Flat Cable 技术手册

    产品简介

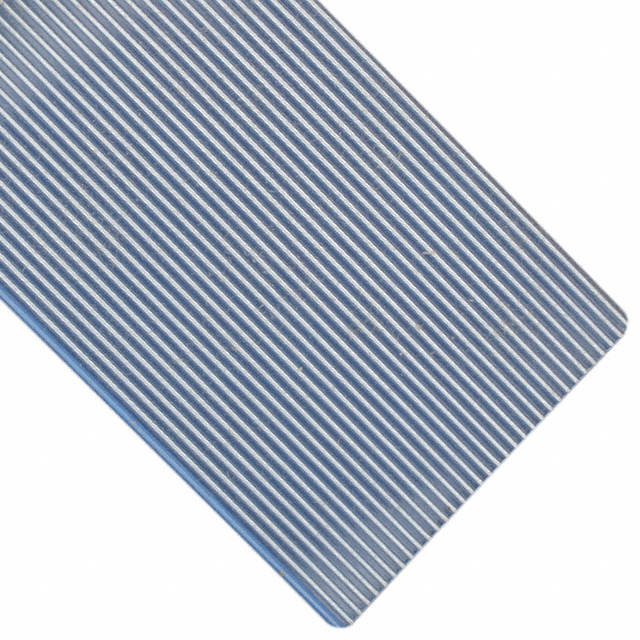

    3M™ Round Conductor Flat Cable(型号:3601系列)是一款采用氟化乙烯丙烯(FEP)绝缘材料制成的扁平电缆。该电缆具有0.050英寸的平行导线间距,适用于大规模终端处理。它特别适合需要耐磨损、化学抗性、低介电常数以及耐高温的应用场景。

    技术参数


    - 物理参数
    - 绝缘材料:氟化乙烯丙烯(FEP)
    - 颜色:蓝色
    - 导体:28 AWG,7 × 36 AWG [ 7 × Ø 0.127 ]镀银多股铜线
    - 耐压等级:美国:300V 欧洲:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10英尺 [ 3米 ]
    - 特性阻抗(不平衡):131Ω
    - 电容:9.9 pF/英尺 [ 32.5 pF/米 ]
    - 电感:0.17 μH/英尺 [ 0.56 μH/米 ]
    - 传播延迟:1.29 ns/英尺 [ 4.23 ns/米 ]
    - 波速:79%
    - 环境参数
    - 温度范围:-55°C 到 +200°C
    - 阻燃等级:美国:VW-1
    - UL文件号:E42769,型号:20424

    产品特点和优势


    3M™ Round Conductor Flat Cable具备多项显著优势,使其在多种应用场景中脱颖而出:
    - 绝缘材料:FEP绝缘材料不仅能够与大多数绝缘插接式连接器兼容,还提供了优秀的耐磨性和化学抗性。
    - 低介电常数:有助于减少信号传输过程中的损耗,提高信号完整性。
    - 宽温度范围:能够在极端温度环境下稳定工作,适用范围从-55°C到+200°C。
    - 阻燃性:达到VW-1标准,符合安全要求。
    - UL认证:该电缆通过了UL200°C的认证,确保了其在高温环境下的可靠性和安全性。

    应用案例和使用建议


    - 应用案例:这款电缆广泛应用于航空航天、汽车电子、医疗设备以及工业自动化等领域,特别是在需要高度可靠性、耐用性和安全性的场景中。
    - 使用建议:由于其独特的结构设计,建议用户在布线时注意保持导线之间的平行排列,以确保信号传输的稳定性和效率。同时,在高湿或强化学腐蚀环境中使用时,需采取适当的防护措施。

    兼容性和支持


    - 兼容性:该电缆可与大多数绝缘插接式连接器兼容,提供了广泛的集成可能性。
    - 支持服务:制造商提供技术支持,确保用户能够充分利用产品的各项功能。如有需要,用户可联系技术支持团队获取更多帮助。

    常见问题与解决方案


    - Q: 在高温环境下电缆是否会变形?
    - A: 该电缆可在-55°C至+200°C的温度范围内稳定工作,不会出现变形现象。如果在超过此范围的极端环境中使用,建议采取额外保护措施。

    - Q: 如何判断电缆是否受损?
    - A: 定期检查电缆外表是否有磨损、裂痕或其他损坏迹象。对于长时间暴露于恶劣环境中的电缆,建议进行定期检测和维护。

    总结和推荐


    3M™ Round Conductor Flat Cable凭借其卓越的耐温性、出色的机械特性和高可靠性,成为众多高性能应用的理想选择。无论是航空航天还是医疗设备领域,其独特的设计和广泛的兼容性使其在市场上具备强大的竞争力。强烈推荐给需要高性能、高可靠性电缆解决方案的客户。

3601/34参数

参数
长*宽*高 43.18mm(宽度)
零件状态 在售

3601/34厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3601/34数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3601/34 3601/34数据手册

3601/34封装设计

查看详情并下载
Symbol
Footprint
3D Model
